미국 PA주 Brodheadsville에 위치해 있는 오디오시스템 메이커인 Rogue Audio사가 소개하고 있는 진공관 소자를 탑재해 만든 모델 Sphinx v3 Magnum Hybrid 인티앰플리파이어시스템.
최소 출력 채널당 100와트로 설계된 인티그레이티드형 앰플리파이어시스템으로 가장 진보된 디자인에서 차용한 정교한 회로를 활용한 시스템이다. 특히 고가의 분리형 앰플리파이어 보다 성능이 뛰어나다.
채널 당 100와트의 하이브리드 회로 구성시스템으로 선명도와 존재감에 필적할 만한 현실적인 볼륨 레벨을 구현할 수 있는 인티그레이티드형 앰플리파이어시스템으로 새로운 모습으로 소개되고 있다.
채널 당 100와트의 하이브리드 회로 구성시스템으로 가장 까다로운 헤드폰도 구동할 수 있는 개별 MOS-FET 헤드폰용 앰플리파이어가 내장되어 있다. 44/60dB의 게인을 제공하는 뛰어난 사용자 조정식 포노는 좋아하는 MM 또는 MC 카트리지를 수용해준다.
특히 액티브 및 고정 출력을 통해 서브우퍼 또는 기타 외장 장치를 추가할 수 있으며 액티브 출력은 최상의 사운드를 위해 진공관 소자로 구동된다. 대용량 선형 전원 공급 장치는 가장 깊은 저음 구절을 재현하는 데 엄청난 에너지 저장을 제공하는 반면 다양한 조절된 전원 공급 장치 단계는 중음역과 고음역에서 매우 부드러운 사운드를 제공한다.

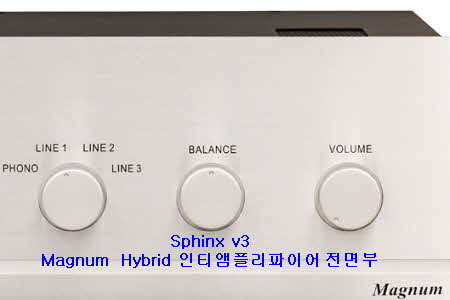

기계로 가공된 알루미늄 페이스플레이트는 나머지 구성 품과 어울리는 검정색 또는 은색으로 제공되며, 제공되는 리모컨으로 원격 볼륨 조작의 편리성을 갖추고 있어 더욱 편리하게 사용 할 수가 있다.

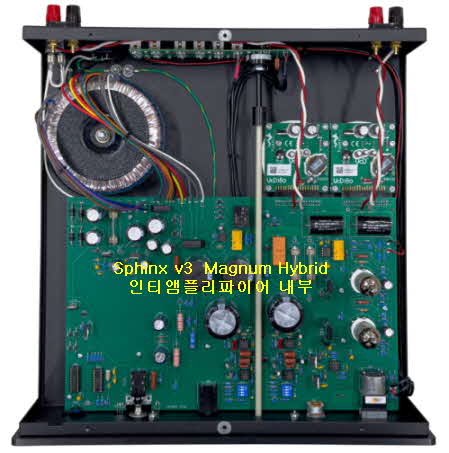

44/60dB MM/MC 사용자 조정 가능 포노 섹션 부를 비롯해 맞춤형 커스텀 제작의 375VA급 토로이달 트랜스포머, 대용량 고 저장 선형 전원 공급 장치(Massive high storage linear power supply) 그리고 매칭된 12AU7 프리앰플리파이어용 진공관 소자(Matched 12AU7 preamplifier tubes) 등이다.

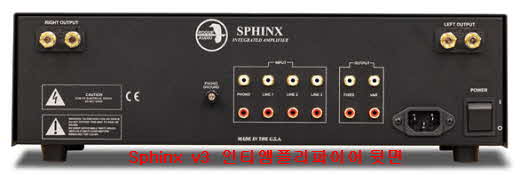

금도금된 RCA 입력단자(Gold plated RCA), 금도금 바인딩 포스트(Gold plated binding posts)그리고 가공 알루미늄 페이스플레이트(Machined aluminum faceplate)등을 들 수 있다.

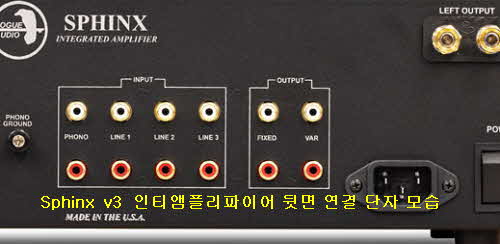

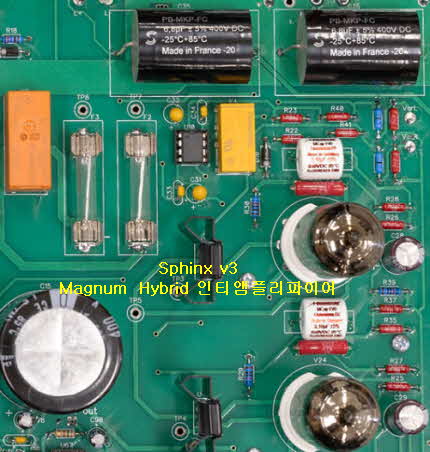

4개 입력단(포노, 라인 1,2,3)을 비롯해 진공관 구동 액티브 출력단, Alps사의 맞춤형 볼륨 포트도 있다. 모든 정밀 구성 요소들은 중량급(2온스)구리 회로 기판을 위시해 금속 원격 볼륨 제어(선택사항), 완벽하게 테스트, 번인(Fully tested, burned-in)및 오디션, 분리형 IEC 전원 코드 등이며 제품은 미국에서 전적으로 설계 및 수작업으로 제작되었다.
설계방식: 하이브리드 회로 구성시스템
출력: 100W+100W(최소)
재생주파수대역: 20Hz-20Khz
THD: <0.1% (1% at rated power)
포노섹션: 44/60dB(user adjustable phono section)
입력감도: 1.0V(RMS)
댐핑펙터: >1000(Discrete MOSFET 헤드폰앰프)
전원부: 120V/240V(50/60Hz)
스텐바이 6와트, 1/2 power 132W, full power 385W
크기(WHD): 15.5" x 5" x 17"
중량:25 lbs
판매가격: $1995
연락처: 570-992-9901
미국 하이엔드 스피커시스템 제조 메이커인 Volti Audio사가 새로 개발한 저가격대의 신제품 모델 Razz 혼 디자인시스템을 소개했다. 사진에서 보여 주고 있듯이 3웨이 3유닛 구성 방식의 위상 반전 설계 마루 형이다.
동사는 지금까지 소개하고 있는 제품 중 혼 디자인시스템에서는 가장 저렴한 가격대의 모델로 10년 동안 고품질 오디오 제품을 생산한 Volti Audio사가 가장 작고 저렴한 가격대의 혼 스피커시스템이다.
비교적 좋은 평가를 받고 있는 Volit Audio사가 모델 Vittora 및 Rival 혼 로드 설계 방식의 스피커시스템들은 소개한 현재까지 모델 Razz 혼 디자인시스템은 동사가 2020부터 개발 현재는 본격적으로 판매하고 있다.
사진에서 보여주고 있듯이 3웨이 3유닛 구성 하이브리드 혼/베이스 리플렉스 스피커시스템이다. 우선 사용 드라이버를 보게되면 인클로저 상단에 부착되어 있는 1"구경 콤프레이션 압축 불릿 트위터(compression bullet tweeter)이다.
그 밑쪽에 사진에서 보여 주고 있듯이 대형 디자인의 혼이 부착되어 있는 2" 구경의 네오디뮴 자석으로 만든 스로트 미드 레인지 혼이 있다. 그리고 얕고 넓게 분산되는 기능을 갖추고 있고 12" 구경의 저음용 우퍼가 있으며 아래쪽에 위상 반전 포트인 베이스 리플렉스 기능이 장착되어 있다.
The Razz is a three-way, hybrid horn/bass-reflex loudspeaker, with high sensitivity, wide bandwidth, superb build quality and captivating sound. A true horn speaker, with lightning fast dynamics, presence and immediacy, the Razz is also a horn speaker you can live with long term, because it is a refined, integrated and musically engaging performer that does not suffer from the bandwidth limitations, frequency response aberrations and colorations that characterize other horn designs., makers of the highly acclaimed Vittora and Rival horn loaded loudspeaker systems is proud to introduce the most compact and affordable Volti horn speaker to date–the Volti Audio Razz.
우선 Volti Audio사의 모델 Razz 혼 디자인시스템은 외형 디자인에서 볼때 새로운것은 없다고 볼수 있지만 실제로 이 시스템을 평론하고 있는 많은 분들의 평가를 보게되면 다른 고감도 혼 트위터가 보여주는 성가시고 거친 소리 피크 없이 주파수 응답을 20Khz까지 부드럽게 들려 준다는 설명이다.
앞서 제품 소게에서 알수 있듯이 1"구경 압축 불릿 트위터를 특징으로 하고 있으며 다른 혼 스피커시스템 디자인보다 높은 고음대역에서 디테일과 부드러움을 제공하고 하고 있다는 평이다.
또한 위상 플러그 및 네오디뮴 자석이 있는 2"구경 아웃렛 미드레인지 컴프레션 드라이버를 특징으로 하며, 얕은 프로파일을 가진 대형 미드레인지 혼의 2인치에서 크로스오버를 통해 세심하게 음성화되고 통합되며 혼 렌즈에 추가 댐핑이 적용되었다.
실제적으로 스피커시스템에서 중음대역은 매우 중요한 부분이다. Razz시스템의 미드레인지는 음악이 살아 있는 곳이라는 서렴이다. 특히 왜곡이 적고 감도가 높은 최첨단 우퍼, 복조 링이 내장된 네오디뮴 모터, 주조 알루미늄 프레임 및 기타 여러 기능을 갖추고 있다.
이 모든 기능이 함께 작동하여 모델 Razz시스템은 컴팩트한 캐비닛에서 97dB의 출력음압레벨로 예상치 못한 매우 단단하고 낮은 저음을 생성하는 데 도움이 되게 설계되어 있다. Razz시스템의 베이스는 음악의 기초이며 인상적인 기초라는 설명이다.
다시 말해 매우 높은 품질의 금속화 폴리프로필렌 커패시터, 14ga 에어 코일, 수동 권선 구리 인덕터 및 금속 산화물 저항을 갖춘 수작업 크로스 오버를 특징으로 하고있다. 사용하고 있는 드라이버 자석과의 진동과 간섭을 줄이기 위해 캐비닛 내에 신중하게 위치한 별도의 고음 및 저주파 목재 보드에 장착되어 있다.
또한 맞춤형 크로스 오버 설계는 고품질 구성 요소를 특징으로 하며, 이는 공장에서 100% 수작업으로 연결되며 바이 와이어 기능을 제공하고 있다. 특히 크로스오버는 Razz시스템에서 들을 수 있는 훌륭한 통합 및 전반적인 보이싱의 핵심이다.
이러한 훌륭한 드라이버와 구성 요소로 인해 9옥타브의 풍부하고 부드러운 초저 왜곡 사운드를 재생할 수 있다. 모델 Razz시스템은 손쉬운 전원 공급, 넓은 다이내믹레인지, 정밀하게 해결된 중 음역 및 몰입형 룸 필링 사운드를 통해 다른 제품과 동일한 사운드를 WMF 길수 있게 만든 시스템이다.
Razz시스템은 실내 친화적이며 벽, 구석에 배치하거나 설치 거실 어느곳에서나 설치해 사용 할 수가 있다. 전면 포트형이므로 포트가 스피커시스템 뒤나 옆의 벽에 의존하거나 영향을 받지 않기 때문에 배치에 가장 큰 유연성을 제공한다.
민감성과 주행 용이성으로 인해 모델 Razz시스템은 매우 넓은 공간을 음악으로 채울 수 있
으며 뛰어난 성능으로 근거리 환경에서도 가장 이상적인 스피커시스템이다.
설계방식: 3웨이 3유닛 구성 하이브리드 혼/베이스 리플렉스 마루형
사용유닛: 고음용 1"구경 콤프레이션 압축 불릿 트위터(compression bullet tweeter)
중음용 2" 아웃렛 미드레인지 컴프레션 드라이버 대형 혼 부착
저음용 12"우퍼
재생주파수대역: 35Hz-20kHz
출력음압레벨: 97dB(6Ω)
크기(WHD): 15" x 40" x 12"
중량: 90 lbs
판매가격: $4999(미화)
연락처: 207 314 1937(미국)
중국 관동 Zhuhai City에 위치해 있는 Zhuhai Spark Electronic회사는 1993년에 설립되었다. 동사의 자 회사로 해외 오디오 산업을 주도하고 있는 Cayin사는 2013년에 개인 오디오 분야에 진출하여 디지털 오디오 플레이어(DAP) 및 데스크톱 오디오 제품 시리즈를 출시했다.
2018년 동사가 25주년 기념 모델로 내놓은 A-845PRO의 새로운 제품으로 내놓은 것이 Soul 1701시스템이다. 당시 소개한 모델 A-845 Pro시스템은 매우 뛰어난 사운드 성능과 우아한 외관 디자인에 이르기까지 시장으로부터 큰 환영과 피드백을 받은바 있었다.

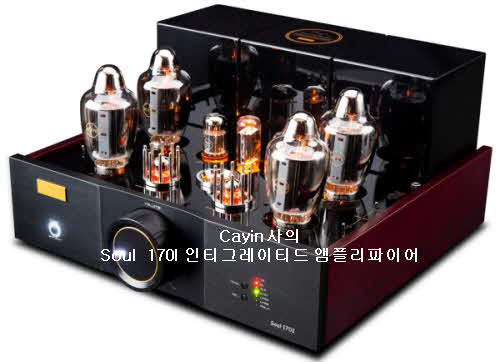

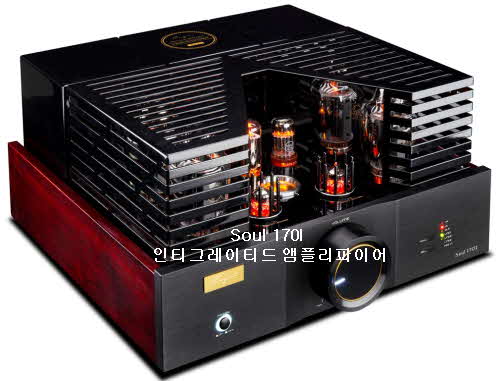

이 모델의 성공으로 더욱 업그레이드 시켜놓은 제품이 모델이 Soul 1701시스템이다. 사진에서 보여 주고 있듯이 이 제품은 진공관을 탑재해 설계한 수준급 디자인과 고음질 시스템으로 Tungsol KT170 출력관을 기반으로 설계되었다.
채널당 Ultralinear 모드에서 130와트 그리고 3극관 모드에서는 채널당 75와트를 낼 수 있게 되어 있다. Class AB Push-Pull 증폭에서는 두 개의 강력한 KT170 진공관을 사용하고 있으며 모델 Cayin Soul 170I의 설계 개념에 따라 3극관과 초선형의 두 가지 작동 모드를 제공하게 설계되어 있다.
모든 진공관은 전원 공급 장치용 22DE4 진공관 정류기, ECC83S 전압 증폭 스테이지, 6SN7 드라이버 스테이지 및 KT170 출력 진공관과 통합된다. Ultralinear 모드와 3극관 모드 두 가지 모드의 경우 출력 전력이 다르다.
그러나 그 이상은 아니다. 출력 모드를 변경하면 즉시 다른 사운드 시그니처를 얻을 수 있다. 3극관 모드는 부드럽고, 조화가 풍부하고, 매끄럽고 부드럽다. 보컬 및 기악 음악에 이상적이라는 설명이다.
울트라리니어 모드는 파워와 확장성을 가지고 있으며 음악 재생에 이상적이며 펀치와 다이내믹이 있으며 이러한 모드에서는 뛰어난 제어 능력을 제공하게 되어있다. 3계통의 라인 입력단과 1계통의 밸런스 입력 및 1계통 Pre-In단은 후면 패널에 있다.
모델 Soul 170I시스템에서는 제공되는 싱글 엔드 RCA 입력 단뿐만 아니라 XLR 밸런스 입력단도 제공된다. 다른 입력단과 달리 Pre-In은 다른 프리앰플리파이어에도 연결할 수 있게 되어 있다. 다시 말해 모델 Soul 170I시스템을 파워 앰플리파이어로 사용할 수 있다.

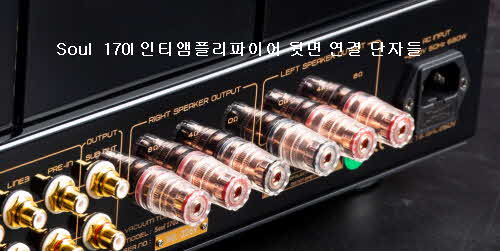

이외에도 한조의 Sub Output 단자가 후면에 있으므로 더 많은 저음을 얻으려면 인터커넥터를 사용하여 서브우퍼 시스템도 연결시켜 줄 수 있다. 4Ω 및 8Ω 스피커용 출력 연결 단자는 후면 패널에 있다.
바이어스 조정에는 KT170 출력관의 바이어스 컨트롤이 사용되었으며, 바이어스를 쉽게 모니터링할 수 있도록 상판에 미터가 추가되었다. 양극 산화 처리된 알루미늄 전면, 뛰어난 화려한 마감 처리된 완전히 통풍 기능을 갖춘 섀시, 목재 측면 패널 등 아름다운 전면 디자인이 주목된다.
Soul 170I시스템은 Cayin사의 다른 제품과 동일하게 포인트 투 포인트 배선을 사용하고 있다. 신호 경로를 포함한 전체 회로는 장인이 헤비 게이지 케이블로 공들여 손으로 배선했다.
소프트 스타트 회로 및 고 전압 릴레이 기능 등 민감한 구성 요소의 수명 연장을 위해 증폭기를 보호하며 고전압 퓨즈는 증폭기에서 사용되며, 이는 파워 진공관에 가까운 상판에 위치해 있다.
사용 중 진공관이 고장 난 경우 Fuse가 먼저 반응하여 문제가 있는 위치를 쉽게 알 수 있다. 프리미엄 부품 중 알프스 볼륨 컨트롤을 비롯해 도자기 진공관 소켓 그리고 오디오 등급 커패시터 및 탄소 필름 저항기 등을 점검해 봐야 한다.
특히 전원 공급용 토로이달 트랜스포머, 광대역 EI 출력트랜스포머 등 출력 트랜스포머는 모든 진공관 앰플리파이어에서 가장 중요한 부분이다. 이에 따라 저음이 얼마나 낮게 도달하고 최고가 얼마나 높이 올라갈지 결정된다.
Cayin사의 출력 트랜스포머는 맞춤형으로 설계되었고 사내에서 만들며 다양한 요구 사항에 맞게 최적화된 다층 권선 및 다중 임피던스 출력을 가능하게 한다. 신중하게 일치하는 출력은 전체 오디오 스펙트럼에서 Blance, 자연스럽고 사실적으로 들린다.
강력한 전력 생산과 극도로 낮은 윙윙 거리는 소리를 내는 맞춤형 토로이드 전력 트랜스포머는 안정적인 성능과 탁월한 제어 기능을 제공한다. 리모컨이 기본으로 제공되는 모델 Soul 170시스템은 한 번 전원을 끄면 장치의 마지막 작동을 기억할 수 있게 되어 있다.
설계방식: Ultralinear 모드 & 3극관 모드 그리고 Class AB Push-Pull 증폭 방식
출력: TR 75W+75W(3극관 모드)
UL 130W+130W(초선형 모드)
재생주파수대역: 5Hz-50khz(-3dB)
THD: 0.2%(1khz)
신호대잡음비: 97dB
입력감도: 420mV(통합)
1,300mV(사전 IN)
입력임피던스: 100kΩ
출력임피던스: 4Ω, 8Ω
최대소비전력: 680W
사용진공관: 22DE4관, ECC83S관 2개,
6SN7관 2개, 출력관 KT170 4개
크기(WHD): 430 × 238mm³ x 448mm
중량: 38.7kg
연락처: (+86) 0756-3828711
