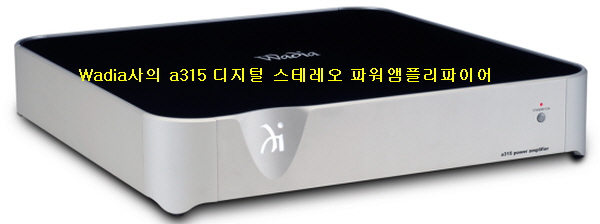

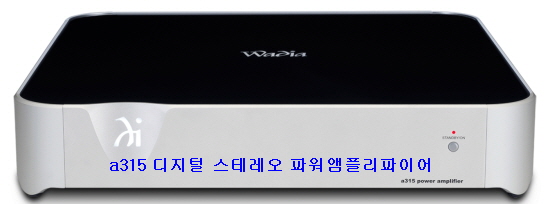

미국 MN주 Plymouth에 위치해 있는 첨단 디지털 기술로 유명한 Wadia사가 개발한 2015년도 뉴 모델 a315 디지털 회로 구성 스테레오 파워앰플리파이어시스템. 동사의 제품 설계는 특히 디지털 부분에서는 최고 수준으로 기술적인 노하우에서 앞서가고 있는 선두업체.
채널당 150와트 실효 출력을 낼 수 있게 되어 있으며 동사가 판매하고 있는 모델 321 decoding computer로 혼환 할 수 있게 설계되어 있다.
(It shares the same sleek, modern industrial design as the 321 decoding computer, making it a perfect amp to use with the 321. Both will blend nicely with virtually any room styling.)
동사가 개발한 새로운 세대용 앰플리파이어로서 A315시스템은 전자 스위칭 설계로 방열 기능이 완벽하게 갖쳐저 있으며 아주 작은 에너지로 직접 스피커시스템에 전원의 엄청난 양을 공급해 줄 수 있게 설계되어 있다.
종종 대 출력의 앰플리파이어에서 문제가 되고 있는 대형 냉각핀 또는 시끄러운 팬은 더 이상 필요하지 않다. 다시 말해 이 제품 설계는 친환경적이고 그리고 콤팩트하고 에너지 효율적인 앰플리파이어시스템이다.
이 제품은 동사의 최신 기술의 일부를 제공하고 있는데 특허인 스위칭 주파수 전송(FST)의 전체 오디오 스펙트럼(Frequency Switching Transmission™)을 통해 전달되는 전체 출력 전력을 보장 증폭기 회로에서의 적응 변조 설계 방식이다.
즉 특허인 Signal Surveyor™ 기능은 출력 신호를 모니터링하고 DC 전압의 안전 수준으로스피커시스템을 보호하며 문제가 발생하면 즉시 증폭을 중지하게 된다.

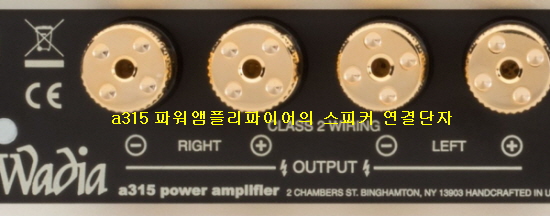

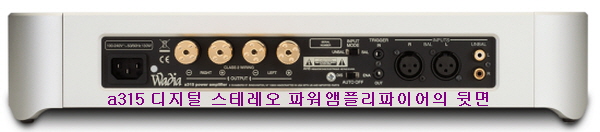

밸런스드와 언밸런스 입력 단이 준비되어 있으며 다른 시스템과 연결시켜 사용할 수가 있게 되어 있다. 특히 5웨이 디자인의 바인딩 포스트 단자가 준비되어 있다. 트리거 입력 및 출력은 오프 A315/켜질 때 간단하게 전체 시스템의 전원 상태를 제어 할 수가 있게되어있다.
설계방식: 디지털 회로 방식의 스테레오 파워앰플리파이어
출력: 150W+150W(8Ω), 250W+250W(4Ω)
출력임피던스: 8Ω/4Ω출력대역폭: 20Hz-20kHz
재생주파수대역:20Hz-20kHz(+0,-0.5dB)
10Hz-70kHz(+0,-3.0dB)
입력감도: 2.4V(밸런스드)
1.2V(언밸런스드)
SN비: 90dB(112dB/밸런스드)
88dB(110dB언밸런스드)
댐핑펙터: 320이하(8Ω)
160이하(4Ω)
입력임피던스: 10KΩ(밸런스드 & 언밸런스드)
게인: 29dB
THD: 0.1%(최대/20Hz-20kHz)
다이내믹헤드룸: 1dB(8Ω)
1.6dB(4Ω)
Trigger입력: 5-15VDC(<1mA)
Trigger출력: 12VDC(50mA최대, delayed 0.2초)
크기(WHD): 454 x 86 x 508mm
중량:12.2kg
참고: 시스템의 전원 규격은 미국쪽인 AC Line voltage of 120V로
되어 있음.
연락처: 734-786-9611

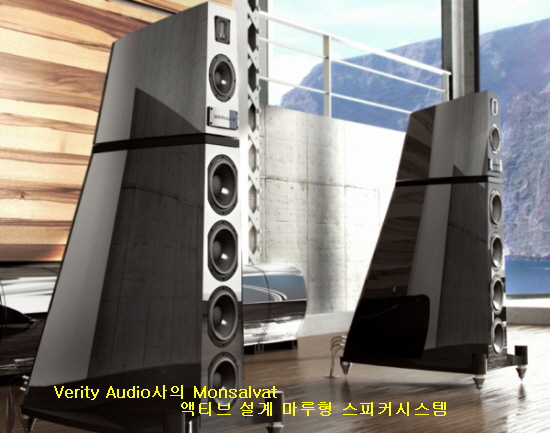

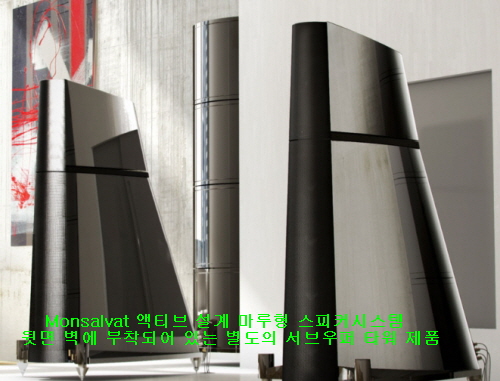

하이엔드 스피커시스템 전문 메이커인 캐나다 Quebec에 위치해 있는 Verity 오디오사가 개발 소개하고 있는 2015년도 신 모델 Monslavat 마루형 스피커시스템은 특수하게 설계된 하이엔드급 제품.
아직은 확실한 제품 재원도 밝혀지지 않고 있지만 본지가 입수한 내용을 간편하게 소개하자면 대략 다음과 같다. 독특한 스피커시스템은 모든 소리의 크기를 비롯해 우리가 경험했던 가장 순수한 음악성을 가장 제품으로 명료한 저음 성능을 달성하기 위해 설계되었다.
모델 Monslavat 성능은 모든 Verity Audio사의 엔지니어가 궁극적인 목표를 달성하는데 더 노력해 만든 수준급 타워형시스템이다. 특히 이 제품 설계특징은 베이스 연주에 대한 고유한 시스템 기능을 갖처놓은 방식으로 액티브 설계방식이지만 증폭을 위한 파워 앰플리파이어를 내장하지 않고 특수한 설계되었다고 한다.
정밀도가 높은 수준으로 가장 깊이가 있는 저음 설계로 우퍼 타워시스템은 코너 설치에 있어 전체 리스닝 룸에 걸쳐 정확한 성능을 제공하도록 구성되어있다. 수년 동안 사운드 재생 연구에서 동사는 동일한 증폭기가 시스템 전체에 걸쳐 사용되는 경우 다중 증폭 스피커가 최적의 성능을 달성 할 수 있음을 보여 주었다.
Monsalvat 베이스의 타워 증폭기 같은 모든 모듈에 대해 사용될 수 있도록 설계되어 있는 점이 특징이다. 우선 시스템에 사용한 유닛을 살펴보면 메인 쪽에는 제품 사진에서 보여 주고 있듯이 두 개의 대형 모듈로 구성되어 있다.
상단에는 알루미늄 호일 재질의 리본형 고음용 트위터가 부착되어 있다. 그 밑쪽에는 미드 레인지 드라이버인 중음용 150mm이 그리고 하단에는 중저음용 드라이버로 229mm구경 4개가 일직 선상에 나란히 부착되어 있다.
동사의 설명에 의하면 저음용 우퍼 드라이버는 380mm 4개가 별도로 되어 있다고 한다. Verity Audio사의 Monsalvat 마루형 스피커시스템은 멀티 설계 방식의 증폭단 구성의 액티브 스피커시스템으로 시스템의 액티브크로스 오버 주파수는 32비트/384Khz이며 2계통 RCA와 XLR 스테레오 입력 단이 준비되어있다.
또한 2계통과 3계통 RCA/XLR 멀티웨이 출력단(Low, Mid, High)과 분리형의 파워 서플라이 그리고 Adjustable time-delay 기능 등이 갖춰져 있다. 이 시스템을 위한 광대역 설계의 파워 앰플리파이어는 5와트부터 선택해 사용할 수 있는 실렉터 기능(Wide amplification selection possible starting at 5 watts up)이 준비되어 있다.
이 시스템의 외형 마무리는 아름답게 만들어진 절묘한 이탈리아어 옻칠로 마감 처리되어 있으며 이 제품에 대한 보다 자세한 정보는 차후에 다시 한 번 제품 리뷰 난을 통해 기고할 예정이다.
설계방식: 타워형 모듈시스템(Designed for multi-amplification)
사용유닛: 고음용: 알루미늄 호일 리본형
중음용 150mm
중저음용 229mm 4개
저음용 우퍼 380mm 4개(별도)
출력음압레벨:99dB(2.83Vrms/1m)
출력대역폭:15Hz-60,000Hz
액티브크로스오버: 32비트/384kHz
연락처:(418) 682-9940

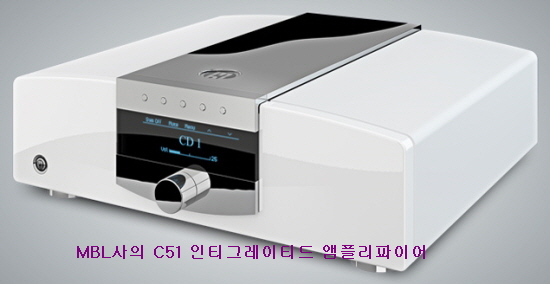

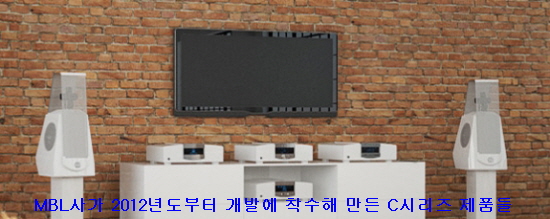

독일 베를린에 위치해 있는 하이엔드 오디오시스템 제조 메이커로 유명한 MBL사가 2012년도부터 개발에 들어간 C시리즈의 톱 모델로 내놓은 인티그레이티드형 디자인의 앰플리파이어시스템.
이 시스템의 설계 특징은 섬세한 음악 신호의 "증폭"과 스피커시스템 제어 기술을 들 수가 있으며 우아한 섀시 디자인으로 제작된 인티그렝티드형 앰플리파이어로 사진에서 볼 수 있듯이 동사가 내놓은 초기의 인기모델 C15시스템과 같은 외형 디자인을 갖쳐 놓고 있으며 기존의 제품과는 다른 외형 디자인을 보여주고 있는 시스템.
Corona Line시리즈로 소개된 제품으로 C31 CD플레이어를 비롯해 C11 프리앰플리파이어 그리고 C21 스테레오 파워 앰플리파이어 등이다. 모델 C51시스템은 밸런스(XLR)와 언밸런스(RCA)를 모두 갖추고 있으며 매끄러운 알루미늄 표면을 갖추고 있다.
내부 회로 구성은 LASA-테크노라지(Linear Analog Switching Amplifier) 기술로 설계된 시스템이다. 시스템 실효 출력은 채널당 180와트(8Ω)이며 금도금의 싱글과 바이 와이어링 바인딩 포스트 단자가 준비되어 있다.
소프트웨어 기능은 통합 SD 카드 리더를 통해 간편하게 업데이트 할 수가 있게 되어 있다.
시스템의 연결 단자는 입력 단은 RCA 언밸런스드 와 밸런스드 XLR등이 준비되어 있으며 옵션으로는 2계통의 MBL CD1과 CD2, 2계통 Tuner AUX1과 AUX2, 1계통의 Processor By-Pass, 1계통 Symmetrical, 1계통 옵션으로는 2nd Symmetrical In(XLR) 또는 1계통 옵션 포노 모듈(RCA) 등이다.
또한 출력 단은 RCA 언밸런스드와 스피커시스템을 위한 1조의 바인딩 포스트 단자, 1개의 Variable 출력과 1개의 Fixed Record 출력단자 등이 준비되어 있으며 이외로는 Ground 터미널과 2개의 MBL SmartLink 단자 등이다.
프리앰플리파이어부
출력레벨:0..5V@2V(입력시), 최대1.7V(볼륨 세팅에따라)
레코드출력:2V(2V입력시/최대8V)
노말/최대입력레벨 : 2V/8V(볼륨 세팅에따라)
(All Inputs except Phono)
재생주파수대역:DC->200kHz
(All Inputs and Outputs except Phono)
출력입피던스: 100Ω(RCA)
입력임피던스CD/Processor By-Pass Inputs :≥5kΩ
AUX 입력: 50kΩ
XLR 입력: 10kΩ
SN비:>110dB(2V입력시, 볼륨세팅 0dBr/unity gain
(All Inputs and Outputs except Phono)
채널분리도:>100dB(1kHz때)
(All Inputs and Outputs except Phono
THD+Noise:<0.001%(2V입력시/1kHz,볼륨세팅 0dBr/unity gain)
(All Inputs and Outputs except Phono)
파워앰플리파이어부
출력: 180W+180W(8Ω), 300W+300W(4Ω), 200W+200W(2Ω)
피크전압:62 Vp
피크출력Current : 20Ap
SN비: 122dB(300W/4Ω)
98dB(1W/4Ω)
입력잡음: 124dB(A/2V입력시)
재생주파수대역:<10Hz–45kHz
디스토션(THD+N):0.01%(3W/20Hz-20kHz)
대핑펙터: >100(40dB)/1kHz/4Ω
채널분리도:>90dB(1kHz때)
소비전력: <0.5VA(스텐바이시)
전원부: 230V/50Hz/115V/50/60Hz
크기(WHD): 450 x 145 x 445mm
중량:23kg
연락처: (917)306-7588/미국)

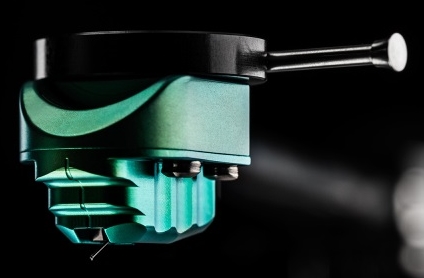

아날로그플레이어 제조 메이커로 독일 Munich 북쪽 Bavarian에 위치해 있는 AMG (Analog Manufaktur Germany)사가 2015년도 모델로 개발한 무빙 코일형 카트리지. 동사의 레코드플레이어시스템 모델 Viella 12제품으로 널리 이름이 알려진 메이커로 동사가 개발 소개하고 있는 Teatro 무빙 코일형 포노 카트리지는 특수하게 제작된 2피스 티타늄 본체로 되어 있다.
특징은 우수한 강도와 중량 비율을 갖추고 있는 하이엔드급 카트리지로 특히 공진을 최소화하도록 치수화 시켜 놓고 있다. 내부 구조는 무빙 코일 카트리지로서는 우수한 채널 분리도를 갖추고 있다.
(AMG Teatro’s special 2-piece titanium body provides a superior strength-to-weight ratio and is dimensioned to minimize resonance and reflected energy. Its internal construction is radiused and includes a fixture for rigid mounting of the MC generator.)
이 카트리지의 내부 코일은 오노 캐스팅 (OCC) 단결정 고순도 무산소 동 와이어이며 네오디뮴 자석은 5cm/sec로 되어 있다. 4mV의 출력을 낼 수 있으며 코발트 및 철로 이루어진 특수 합금 연자성 요크와 결합되어 있다.
코일 임피던스는 12Ω 많은 포노 스테이지 및 승압 장치의 사용을 허용하고 있고 26mm의 직경 고체 붕소 캔틸레버는 선 접촉 스타일러스(40X의 7μm)및 동적 준수에 적합 향상된 트레이스가 가능하게 설계되어 있다.
(The generator is an extremely efficient electro-mechanical design, using separate coils for each channel for superior channel separation. The coils are wound with Ohno cast (OCC) mono-crystal high-purity oxygen-free copper wire.
Neodymium magnets are combined with a special soft magnetic alloy yoke consisting of cobalt and iron to produce an output of .4mV at 5cm/sec. Coil impedance is 12Ω allowing the use of many phono stages and step-up devices. A solid boron cantilever with a diameter of .26mm is fit with a line contact stylus (40 x 7µm) and the dynamic compliance is 18 x 10-6 cm/dyne for enhanced tracking.
설계방식: 무빙코일형 카트리지
출력전압: 0.4mV((3.54 Cm/sec/1kHz@5cm/sec.)
바늘형태: 선 접촉(Stylus Shape Line Contact)
캔딜레버: 솔리드 boron
내부저항: 12Ω
코일: (OCC)Ohno cast 모노 크리스탈 high-purity 무산소동
마그네트: 네오디늄
로딩레인지(Loading Range: 120Ω–47kΩ(120–500Ω optimal range)
컴프리언스 Static: 35 x 10-6cm/dyne
Dynamic: 18 x 10-6 cm/dyne
트레킹포즈: 1.8–2.2g(2.0 optimal)
중량: 10.95g
판매가격: $2,000
보증:1년
연락처: 510.547.5006(Musical Surroundings)

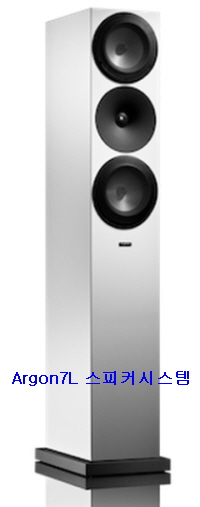

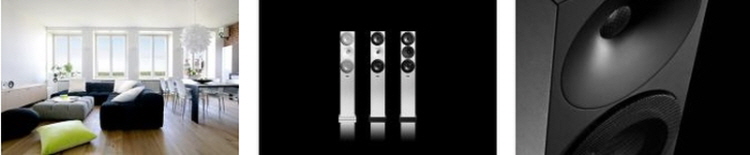

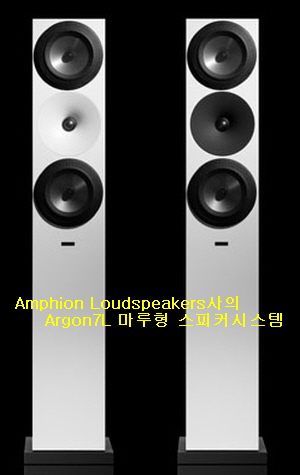

Finland에 제조 공장을 두고 있는 스피커시스템 제조 전문 메이커인 amphion사가 개발 소
개하고 있는 모델 Argon7L 마루형 스피커시스템. 이 제품의 설계 특징은 평탄한 음질 재생 대역을 들 수가 있다.
설계 방식은 2웨이 3유닛 구성 위상 반전 설계 형으로 사용 유닛은 고음용에 1" 구경 티타늄(titanium)이며 중저음용은 6,5"구경의 알루미늄(aluminium) 재질로 만든 콘형으로 2개를 탑재해 놓고 있다.
재생 음질은 투명성과 중립성을 제공하지만 건조하거나 자극 적이 없다는 것이다. 이것은
높은 수준의 음악성을 제공하지만, 착색되지 않는다는 뜻이다. 특히 시스템에 사용된 고품
질 드라이버는 매우 단순 교차 혁신적인 인클로저 구조는 모든 종류의 음악을 깨끗하면서도 폭넓은 사운드로 듣게 해준다.
즉 투명성과 중립성이 높은 수준 제품으로 자신이 좋아하는 음반에서 새로운 스릴 만점의 세부 사항을 듣게 해준다. 특히 출력음압 레벨이 무려 93dB의 감도로 되어 있어 출력이 약간 진공관 앰플리파이어와도 이상적인 매칭이 가능하다.
시스템의 외형 컬러는 검정 그릴로 제작한 white와 fullwhite로 되어 있다.
설계방식: 2웨이 3유닛 구성 위상 반전 설계형
사용유닛: 고음용 1" 티타늄, 중저음용 6,5" 알루미늄 2개
크로스오버주파수: 1600Hz
임피던스: 4Ω
출력음압레벨: 93dB
재생주파수대역: 28-30000Hz(+/-3dB)
추천앰프출력: 10-150와트
크기(WHD): 191 x 1160 x 305mm
중량: 30Kg
연락처: +358 17 2882 100

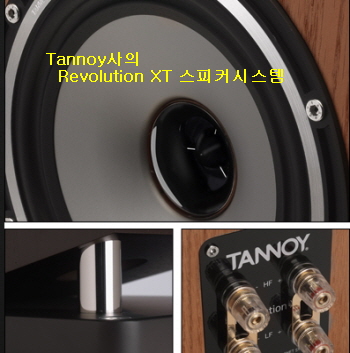

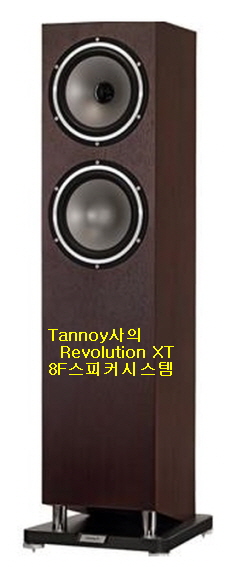

영국의 스피커시스템 제조 전문 메이커로 유명한 탄노이사가 최근에 개발한 Revolution XT시스템. 모델 Revolution XT 8F 시스템과 Revolution XT 6이 있다. 사진에서 보여 주고 있듯이 이 제품들은 CES 2015 전시회를 통해 일반인들에게 공개된바 있다.
Revolution XT 8F시스템은 2개의 드라이버를 장착시켜 설계된 시스템으로 인클로저 상단에 부착되어 있는 드라이버는 동사 특허인 듀얼 콘센트릭 드라이버로 High Frequency 25 mm 구경 Linear PEI 돔형.
(Dual Concentric™ High Frequency 25 mm (1”) Linear PEI dome with Torus Ogive WaveGuide and Omnimagnet technology Dual Concentric™ Low Frequency 200mm (8”) multi-fibre paper 44 mm (1.75”) voice coil Bass Driver 200mm (8”) multi-fibre paper pulp cone with rubber surround. 44 mm (1.75”) edge wound voice coil).
이 고음부는 Torus Ogive 웨이브 가이드와 Omnimagnet 테크노라지 Dual Concentric™ 으로 저음대역을 위해 200mm구경 멀티 파이버 페이퍼 44mm(1.75”)보이스 코일로 제작된 유닛이다.
또한 이 드라이버 아래쪽에 부착되어 있는 200mm구경 저음용은 멀티 파이버 펄프콘 (multi-fibre paper pulp cone)재질로 44mm edge woun 보이스 코일로 만든 드라이버.

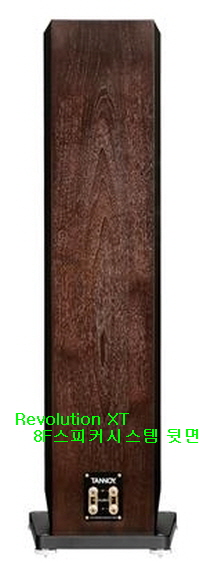

사진에서 보여주고 있듯이 2유닛 구성의 플로어 스탠딩 스피커시스템이다. 내부 배선은 고순도 무산소동(OFC)을 사용 고음질 재생이 가능하게 설계되어 있다. 특히 실버로 도금된 와이어를 사용 제작 되어있다.
49.4 리터 캐비닛와의 이상적인 디자인으로 튜닝 포트에 의해 풍부한 중저음 대역 재생이 특징.
설계방식: 듀얼 콘센트릭 드라이버 드라이버와 저음용 드라이버 2유닛 장착형
사용유닛: Dual Concentric™ High Frequency 25mm+중음용 200mm
저음용 200mm
재생주파수대역: 34Hz-32kHz(-6dB)
크로스오버주파수: 250Hz & 1.8kHz
출력음압레벨: 91dB((2.83V/1m)
임피던스: 8Ω
추천앰프출력: 25-200와트RMS)
크기(WHD): 317 x 1080 x 345mm

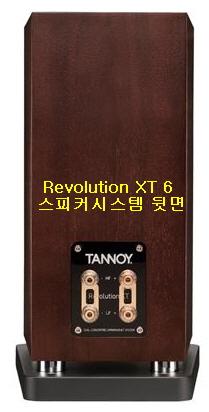

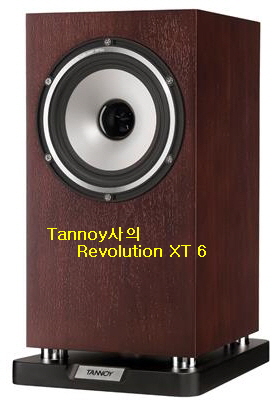

Revolution XT 6시스템은 미니 모니터형으로 한 개의 드라이버를 장착시켜 설계된 시스템으로 동사 특허인 듀얼 콘센트릭 고음용 트위터인 25mm 구경 Linear PEI 돔형으로 Torus Ogive WaveGuide와 Omnimagnet 테크노러지로 개발한 드라이버.
또한 중저음용은 듀얼 콘센트릭 150mm 구경으로 44mm 보이스 코일로 제작된 멀티 파이버 페이퍼 재질의 드라이버이다. (Dual Concentric™ High Frequency 25 mm (1”) Linear PEI dome with Torus Ogive WaveGuide and Omnimagnet technology Dual Concentric™ Low Frequency 150 mm (6”) multi-fibre paper 44 mm (1.75”) voice coil).
다운 파이어 외부 포트 기능은 가장 아름다운 선율과 음악적으로 일관성 있는 저음을 제공하게 해준다. 또한 특허 Omnimagnet™ 디자인 방식은 최고의 분산 특성과 함께 전 대역을 무난하게 듣게 해준 방식이다.
새로운 드라이버 기술은 탁월한 부드러움과 더욱 향상된 영상을 제공하며 Omnimagnet의
이중 동축 드라이버로 HF및 LF코일에 에너지를 모두 단일 자석으로 조합시켜 고유 포인트 -소스 드라이브 유닛의 완전히 새로운 방식. 인클로저 밑쪽에는 위상 반전 포트가 설치되어 있고(Downwards ported reflex) 매우 단단한 받침대가 부착되어 있다. 10.8리터로 제작되어 있는 사다리꼴 모양을 갖추고 있고 유일하게 소형 주각에 단단하게 장착되어 있다.
설계방식: 듀얼 콘센트릭 드라이버 장착형
사용유닛: Dual Concentric™ High Frequency 25mm
150mm
재생주파수대역: 46Hz-32kHz(-6dB)
크로스오버주파수: 1.8kHz
출력음압레벨: 89dB((2.83V/1m)
임피던스: 8Ω
추천앰프출력: 25-120와트RMS)
크기(WHD): 221 x 400.5 x 302mm
