미국 캘리포니아 주 Campbell에 위치해 있는 앰플리파이어시스템 제조 메이커로 40년간 이 분야에 일해 왔던 엔지니어인 Jeff Wells에 의해 설립된 소규모 제조 메이커. Wells Audio사는 설립 초기 솔리드스테이트(solid state)설계 방식의 모델 Akasha 앰플리파이어시스템을 내놓은바 있다.

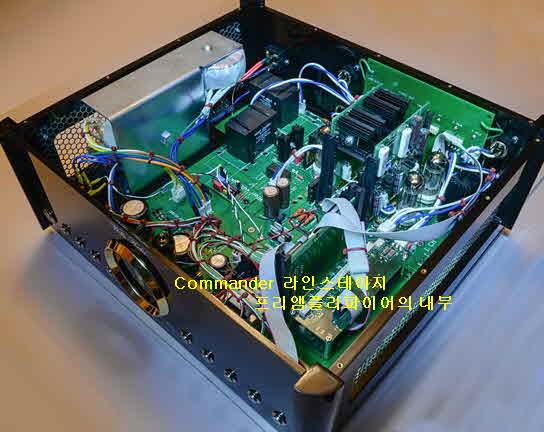

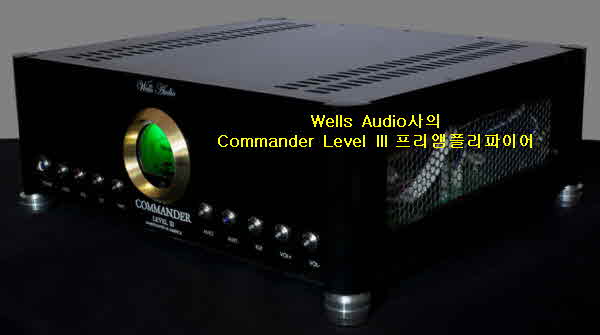

동사가 개발한 모델 Commander 진공관 라인스테이지 프리앰플리파이어시스템은 동사의 설명에 의하면 모델 Commander 진공관 라인스테이지 프리앰플리파이어시스템은 모델 Commander Level II 및 Commander Level III 등 3가지 Commander 모델이 있다.
Commander 진공관 라인스테이지 프리앰플리파이어시스템은 동사의 설명에 의하면 지난 20개월 동안 기대 했던 대로 아이디어는 완전히 실현되고, 매우 정교하며 매혹적이고 혁신적인 최첨단 기능을 탑재해 새 디자인을 갖쳐 놓은 제품이라고 극찬하고 있다.
첫 번째 게인(Gain)에 한조의 3극관 12BH7 진공관을 사용했다. 극성을 바꾸는데 사용되는 두 번째 진공관은 12BH7이다. 이것은 이 디자인에 고유하며 아래의 기술 하이라이트 노트에서 자세히 설명한다.
(The Commander tube linestage preamplifier is a product that has been anticipated for 5 years and with the last 20 months in earnest design. The idea was to deliver a fully realized, very sophisticated, cosmetically seductive and revolutionary cutting edge new design.)

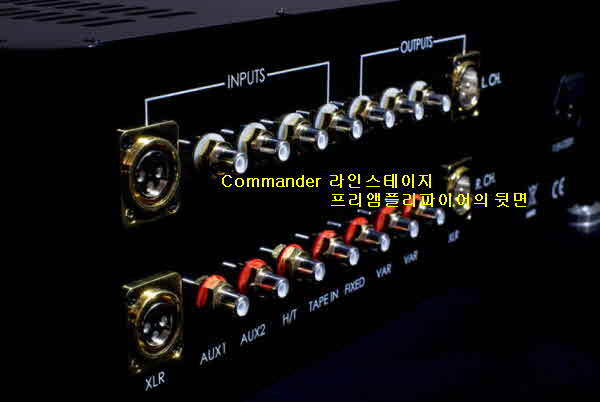

밸런스드(XLR) 입력단 1계통을 비롯해 언 밸런스드(RCA) 입력단 3계통, 안방극장용 홈시어터 바이 패스 및 테이프 루프단 등이 준비되어 있다. 또한 2계통의 가변 언 밸런스드(RCA) 출력단과 1계통의 밸런스드(XLR) 출력단 그리고 1계통 고정 언 밸런스드(RCA)출력단이 있다.
모델 Commander 진공관 라인스테이지 프리앰플리파이어 설계의 기술적 하이라이트는 음향적으로 고음질 프리앰플리파이어로서 음색, 고조파, 및 자연스러움의 수준과 결합된 해상도와 "현실성"수준을 달성하고 있다는 사실이다.
모델 Commander 라인 스테이지 프리앰플리파이어는 빈티지 사운드 진공관 설계 방식의 프리앰플리파이어가 아니다. 현재 최첨단 설계 방식의 음악 재생의 전형시스템으로 절대적인 실제 연주 감을 느낄 수가 있는 시스템이다.
모델 Commander시스템은 완벽하게 동사가 설계했으며 다른 모든 Wells Audio사 제품과 마찬가지로 미국에서 완전히 수작업으로 제작되었다. 이 모델은 사용하기 편리한 원격 조정기인 리모컨이 준비되어 있다.
(Remote Control Functions: Volume up/ down, mute, polarity flip, H/T, aux 2, aux 3, aux 4, XLR input).
설계방식: 진공관 라인 스테이지 프리앰플리파이어
게인:16dB
재생주파수대역: 2Hz-20kHz(+0/-0.1dB)
최대출력: >10V
노이즈: 92dB (+0/-0.1dB)
THD: 05%(1k or at 20k 1.5v 출력시)
채널분리도: 82dB(1kHz때)
입력임피던스: 25KΩ
출력입피던스: 200Ω

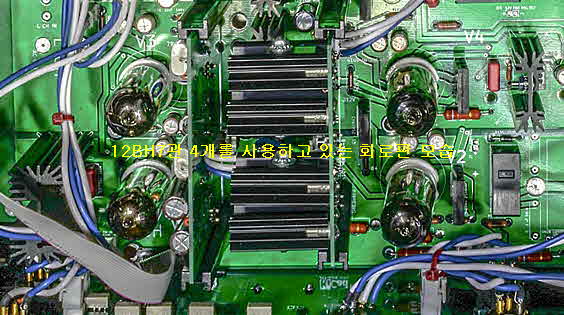

사용진공관: 12BH7관 4개
전원부: 120V, 240V(50 or 60Hz)
크기(WHD): 16.75” x 6.25" x 15”
중량: 20 lbs(포장)
판매가격: $9.000
(Commander Level II Includes: Bybee AC purifiers
and Rike capacitors)
연락처: 408.376.0861(미국)
미국 Colorado주 Boulder에 위치해 있는 Ayre Acoustic사는 하이엔드 오디오 시스템 제조 메이커는 1993년에 설립 우수한 품질, 수상 경력이 있는 각종 오디오시스템을 개발 소개하고 있는 회사.

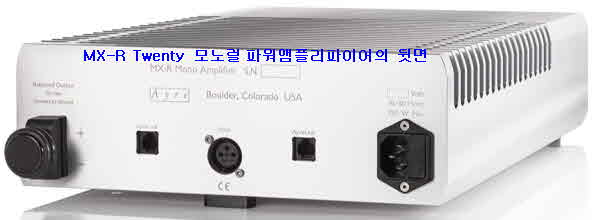

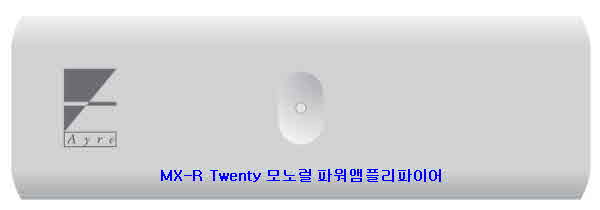

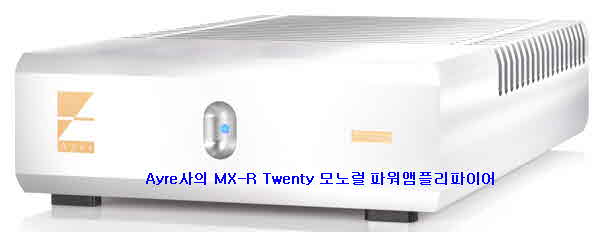

동사가 최근 개발 소개하고 있는 모델 MX-R Twenty 모노럴 구성의 파워앰플리파아이어시스템으로 2006년에 첫 데뷔 당시에도 오랫동안 좋은 평가를 받아온 시스템이었다. 모델 MX-R시스템은 사진에서 보여 주고 있듯이 두꺼운 중량급 알루미늄 블록을 정밀 절삭 가공한 섀시와 히트싱크를 일체화한 독특한 제품이었다.
동사 전통의 제로 피드백 풀 밸런스 구성시스템으로 독자 기술 "EquiLock" 게인 회로를 탑재해 제작 한것이다. 그리고 8년의 세월을 거쳐 내부 회로에 한층 더 신기술을 투입하여 "MX-R Twenty"로서 다시 태어났다.
사진에서 보여 주고 있듯이 최고 수준의 제품으로 혁신적인 회로로 재설계한 시스템. 모노럴 구성 방식의 모델 MX-R Twenty 파워앰플리파이어시스템은 실효 출력(8Ω) 300와트를 낼 수 있게 했다.
설계 특징은 Ayre Lock 회로를 사용하는 듀얼 트랜스포머 선형 전원 공급(dual-transformer linear power supply)장치는 가장 까다롭다는 스피커시스템들을 손쉽게 구동할 수가 있다.
특히 동사의 독점적인 EquiLock 기술은 전례 없는 수준의 선명도와 해상도를 위해 제로 피드백, 완전 밸런스드 회로를 구현하고 있다. 당사의 Double Diamond 출력 스테이지는 음악 청취 방식을 바꿀 힘과 제어 기능을 제공하고 있다.
(The Ayre MX-R Twenty mono amplifier is a revolutionary redesign of our highest level product. Exploring every detail in the audio path from circuit trace length to part orientation, including processes which many would consider fanatical, pushes this amplifier to the brink of perfection.
The dual-transformer linear power supply using our AyreLock circuitry effortlessly drives the most demanding loudspeakers. Our exclusive EquiLock technology enhances the zero-feedback, fully-balanced circuitry for an unprecedented level of clarity and resolution. Our Double Diamond output stage offers power and control that will change the way you listen to music.)
MX-R Twenty 파워앰플리파이어시스템의 설계 특징을 다시 요약해 보게 되면 제로 피드펙(zero-feedback), 완벽한 밸런스드 이산 회로(fully-balanced discrete circuitry) 그리고 2중 다이아몬드 출력단(Double Diamond output stage), 리니어 아날로그 파워 서플라이 등이다.
또한 동사의 독점적인 Equilock 게인 회로(exclusive Equilock gain circuit)와 초 저 손실 회로 기판 재료(Ultra-low loss circuit board material) 등이며 이외에도 맞춤형으로 개발 한 오디오 등급 저항, 폴리스티렌 커패시터, 에어컨디셔너 전력선 RFI 필터 그리고AyreLink 통신 시스템(Link communication system)등을 들 수 있다.
설계방식: 모노럴 파워앰플리파이어
출력: 300와트(8Ω)
600와트(4Ω)
재생주파수대역: DC–250kHz
게인: 26dB
입력임피던스: 2M(밸런스드)
1M(per phase)
소비전원: 45와트(스텐바이시)
120와트(신호 없을시)
크기(WHD): 280 x 95 x 480mm
중량: 23kg
수입처: (주) 로이코 02-335-0006
영국의 Leak-hifi사는 브리티시 사운드의 원조의 한 메이커로 생각 할 수 있을 정도로 너무나도 유명한 오디오시스템 종합 제조 메이커이다. 동사는 1934년에 설립되어 많은 제품들을 소개한바 있다.

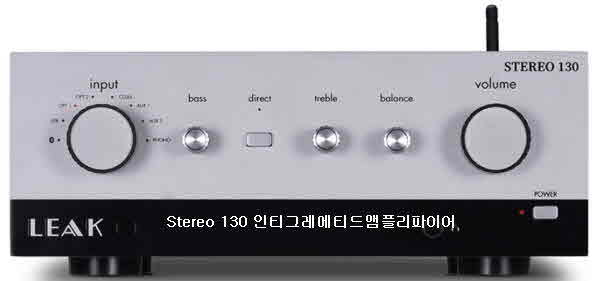

최근 Leak사가 새로운 Leak HiFi란 상호로 등장 새로운 신제품들을 소개하고 있어 많은 오디오 파일들의 관심을 끌게하고 있다. 사진에서 보여 주고 있듯이 모델 Stereo 130 인티그레에티드형 앰플리파이어시스템이다.
채널 당 실효 출력 45와트를 낼 수 있게 설계된 모델로 DA컨버터 첨단 기능을 내장하고 있으며 비닐 레코드에서 디지털 스트리밍에 이르기까지 현대 음악 애호가의 요구를 충족시킬 수 있는 중 저 가격대의 인티그레에티드형 앰플리파이어시스템이다
모델 Stereo 130시스템은 ESS사의 Sabre 32 레퍼런스 ES9018K2M 칩을 내장해 제작되어 있으며 입력 샘플링 레이트는 광(Optical)과 동축(Coaxial) 44.1kHz~192kHz; USB: 44.1kHz~384kHz (PCM)/DSD64, DSD128, DSD256이다.
이 모델은 Leak사가 1963년에 상징적인 모델 Stereo 30을 출시했을 때 당시 앰플리파이어로서는 가장 인기 있는 제품으로 소개된바 있었다. 다시 부활한 Leak사는 2020년에 Leak사는 최신 기술을 활용하여 비닐 레코드에서 디지털 스트리밍에 이르기까지 현대 음악 애호가의 요구를 충족시킬 수 있는 동일한 철학의 저렴한 제품인 모델 Stereo 130 인티그레에티드형 앰플리파이어시스템을 내놓은 것이다.
다시 말해 이 모델은 현대 오디오 파일들을 위한 고성능, 고충실의 인티그레에티드형 앰플리파이어로 다양한 입력 단을 갖쳐 아날로그 및 디지털 소스와 완벽하게 일치하도록 설계되었다.
즉 턴테이블 레코드플레이어에 직접 연결할 수 있는 무빙 마그네트(MM) 포노용 프리앰플리파이어를 내장시켜 놓았다. 혁신적인 내장 aptX 및 AAC 코덱을 통해 휴대용 음악 플레이어 및 스마트 폰과 같은 모든 Bluetooth 장치에서 Leak Stereo 130으로 음악을 스트리밍 할 수도 있다.
비교적 까다롭다는 오디오 파일들을 완전히 수용하기 위해 Leak Stereo 130시스템은 디지털 회로가 인티그레이티드 앰플리파이어로 솔루션은 물론 고성능 분리시켜 놓은 독립형 D/A 컨버터에 대해 기대할 수 있는 수준급의 품질을 제공하도록 많은 노력을 기울려 만든시스템이다.
모델 Stereo 130시스템은 성능은 물런 신뢰성 및 장인 정신에 맞춰 신중하게 디자인되었으며 뛰어난 클래식 Leak 스타일링과 현대적인 성능을 조화시켜 놓은 제품이다. Leak사가 1963년에 내놓은 모델 Stereo 30을 출시했을 때, 그것은 스텐다드 앰플리파이어로 영국이 가장 좋아하는 '스텝 업' 이 되었다.
2020년에 Leak사는 최신 기술을 활용하여 비닐 레코드에서 디지털 스트리밍에 이르기까지 현대 음악 오디오 파일들의 요구를 충족시킬 수 있는 동일한 철학의 저렴한 인티그레이티드 앰플리파이어 Stereo 130을 개발 소개하고 있다.
모델 Leak Stereo 130시스템은 다양한 입력 단을 갖쳐 아날로그 및 디지털 소스와 완벽하게 일치하도록 설계되었다. 턴테이블 레코드플레이어에 직접 연결할 수 있는 MM(이동식 마그네틱) 포노 프리앰플리파이어가 내장되어 있다.
혁신적인 내장 aptX 및 AAC 코덱을 통해 휴대용 음악 플레이어 및 스마트 폰과 같은 모든 Bluetooth 장치에서 Leak Stereo 130으로 음악을 스트리밍 할 수도 있다. 블루투스 무선 연결을 통해 CD 소스 오디오를 즐길 수 있다.
특히 오디오 파일들을 위한 디지털 회로가 인티그레이티드 앰플리파이어 솔루션은 물론 고성능 독립형 D/A 컨버터에 대해 기대할 수 있는 수준의 품질을 제공하도록 많은 노력을 기우려 완성시켜 놓은 신제품이다.
특히 무빙 마그네트(MM)카트리지에 최적화된 J-FET 기반 회로는 비닐 레코드 재생에 대한 사실상의 업계 표준에 따라 정밀한 RIAA 이퀄라이제이션을 제공하게 설계되어 있으며 헤드폰 출력을 위해 전류 피드백 기술이 적용된 전용 앰플리파이어회로를 사용하고 있다.
이 완벽한 시스템의 가격대를 넘어 분리형 헤드폰 앰플리파이어와 동일한 성능을 갖추고 있다. 다시 말해 높은 슬루율 덕분에 고속 출력 신호 전환을 제공한다. 모든 유형의 헤드폰을
역동적이고 상세하며 매력적인 고음질을 헤드폰으로 들을 수 있다.
모델 Leak Stereo 130시스템은 ESS Technology사의 32비트 Hyper Stream 아키텍처 및 Time Domain Jitter Eliminator와 함께 유명한 ES9018 Sabre 32 레퍼런스 칩을 탑재해 놓았다. 최대 384kHz(PCM)의 샘플링 속도로 초 저 잡음, 높은 동적 범위의 디지털 오디오 파일을 제공하고 있다.
(Utilising the acclaimed ES9018 Sabre32 Reference chip with ESS Technology’s 32-bit HyperStream architecture and Time Domain Jitter Eliminator, the LEAK STEREO 130 offers ultra-low noise, high dynamic range of digital audio files with a sampling rate of up to 384kHz(PCM) and DSD256.)
모델 Leak Stereo 130시스템은 동사의 고유 Direct 스위치를 통합하여 가장 순수한 신호 경로를 위해 아날로그 회로의 단계를 우회한다. 또한 시그네츄어 Bass 및 Treble 톤 컨트롤을 통해 음악 매체 및 일치하는 전자 장치 또는 스피커시스템에 맞게 앰플리파이어 출력 신호를 사용자 정의 할 수 있다.
시스템의 디지털 오디오 입력 단은 2계통의 광(Optical Tousling)과 1계통의 RCA 동축이며 출력 단은 1계통의 광(Optical Tousling), 1계통 언밸런스드 RCA동축단이며 아날로그 입력 단은 2계통의 RCA(AUX 1, AUX 2) 그리고 1계통의 RCA 포노단(MM)이 있고 아날로그 출력 단은 1계통의 프리앰플리파이어가 준비되어 있다.
설계방식: DA컨버터 첨단 기능과 포노단 내장 인티그레에티드형 앰플리파이어
출력: 45W+45W(8Ω), 65W+65W(4Ω)
재생주파수대역: 20Hz-20kHz(+/-0.5dB)
DA컨버터: ESS Sabre 32 Reference ES9018K2M
입력샘플링속도광학/동축 : 44.1kHz~192kHz;
USB: 44.1kHz~384kHz
(PCM)/DSD64, DSD128, DSD256
THD: <0.005%(30W, 8Ω)
입력감도 4.1mV(포노 MM/480mV (RCA AUX IN)
입력임피던스: 47KΩ//100pF(포노 MM/10KΩ/AUX)
SN비: ≥108dB(A 가중, 참조 45W)
프리앰플리파이어부
THD): <0.003%
SN비: >110dB (A-weighted)
Bluetooth Version
Profile A2DP
Codec aptX (priority), SBC
USB Input 1 x USB (B-type)
전원부: 220-240V (50/60Hz 100-120V~50/60Hz)
크기(WHD): 302 x 118 x 270mm(Metal)
326 x 146 x 276mm(Wood)
Carton 크기: 475 x 248 x 450mm
중량: 7.02kg (Silver）
연락처: 44 (0)1480 452561(영국)

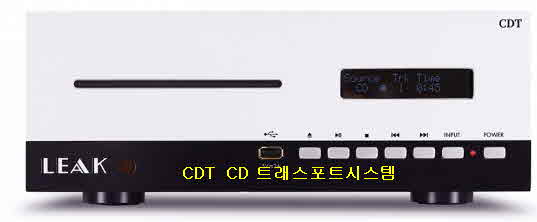

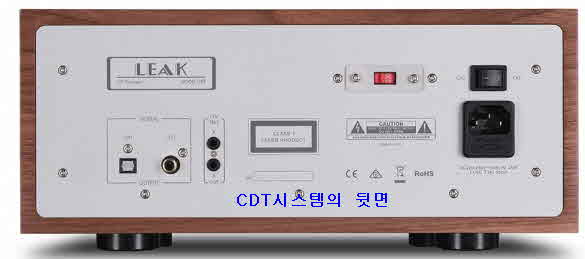

동사가 인티그레이티드 앰플리파이어 모델 Leak Stereo 130시스템과 함께 Leak-HiFi사로 브랜드로 개발 소개하고 있는 또 하나의 제품으로 디지털 소스 플레이어인 모델 Leak CDT시스템이 있다.
동사가 처음으로 오디오 파일들을 위한 CD 및 디지털 미디어 재생을 즐길 수 있게 만든 시스템으로 Leak CDT시스템은 가격대의 CD플레이어로는 가장 높은 수준급의 고음질을 재생시켜 줄 수 있는 디지털플레이어로 USB 저장 장치 재생 기능을 갖추고 있다.
동사가 소개하고 있는 모델 CDT플레이어는 품질과 안정성을 극대화하는 매우 부드러운 슬롯 로딩 메커니즘을 사용해 제작되어 있다. CD 전송 장치는 자체 전자파 차폐 인클로저 내에 신중하게 장착되며 전용 전원 공급 장치가 제공된다.
디지털 클록은 온도 보상 수정 발진기에 의해 제어되어 동축 소켓과 광 소켓의 디지털 출력이 최소 디지털 왜곡을 갖도록 하여 디지털 신호 추출이 매우 정밀하게 설계되어 있는 점이 특징이다.
특히 USB 저장 장치 재생 기능은 전체 전송 제어 및 폴더/파일 탐색을 제공하며 CDT플레이어는 FAT16 및 FAT32 형식의 장치와 호환되며 WMA, MP3, WAV 및 AAC 형식의 미디어를 재생 할 수가 있다.
모델 CDT플레이어는 동사의 성능, 신뢰성 및 장인 정신에 따라 신중하게 설계되었으며, 뛰어난 클래식 Leak 스타일링으로 오디오 파일들의 요구를 충분하게 충족시켜 줄 수 있게 만들었다는 설명이다.
프리미엄 CD 메커니즘은 미리 읽기 버퍼링을 사용하여 디스크 읽기 오류를 줄이고 CD 미디어에서 최고 수준의 디지털 신호 추출을 제공하고 있는 점이 특징이다.
우선 이 시스템의 설계를 보게 되면 이미 많은 제조 메이커들이 디지털 소스를 위한 CD플레이어들을 개발 판매하고 있다. 제조 회사들의 저마다 특징을 갖추고 있는데 Leak CD 트랜스포트시스템은 온도 보상 수정 발진기가 마스터 클록을 제어하며 이를 통해 디지털 전용 출력은 매우 낮은 디지털 왜곡(지터'라고도 함)을 제공 할 수 있게 설계되어 있다;.
이 낮은 지터 출력은 유사한 플레이어와 비교할 때 탁월한 성능을 제공하고 있다는 점이 이 제품의 특징으로 CD 메커니즘을 전기적 간섭으로부터 보호하여 신호의 순도를 보장하고 있다는 점이다.
최근에 오디오 파일들은 편리하고 현대적인 디지털 파일 품질로 인해 다양한 형식의 음악을 즐길 수 있다. Leak CDT는 USB 저장 장치에서 디지털 파일을 재생하여 디지털 오디오 수집을 용이 하게 해준다.
다시 말해 Leak CDT시스템은 최대 48kHz, 320kps로 USB를 통해 CD, CD-R, CD-RW 디스크와 .WAV, .MP3 * .WMA * 및 .AAC 등 모든 디지털 오디오 파일을 재생할 수 있다. 시스템의 디지털 출력 인터페이스 1계통의 동축과 1계통의 광(OPT)을 갖추고 있으며 외형 컬러는 Silver와 Walnut으로 마무리되어 있다.
설계방식: CD트랜스포트시스템
USB메모리장치-오디오형식: WAV, MP3, AAC, WMA지원
USB메모리장치-파일시스템: FAT12, FAT16 및 FAT32 지원
출력레벨: 500+/- 50mVpp
출력임피던스: 75Ω
재생주파수대역:20Hz-20kHz(-0.01dB/Ref 1kHz)
샘플링주파수: 44.1kHz(CD)
44.1kHz, 48KHz (USB메모리 장치)
대기전력소비: <0.5W
전원부: 220-240V(50/60Hz)
100-120V(50/60Hz)
크기(WHD): 302 x 117.1 x 278mm(Silver)
326 x 145.1 x 283mm(Walnut)
Carton Size: 475 x 248 x 450mm
중량 5.3kg(실버)
6.9kg (Walnut)
연락처:44 (0)1480 452561(영국)

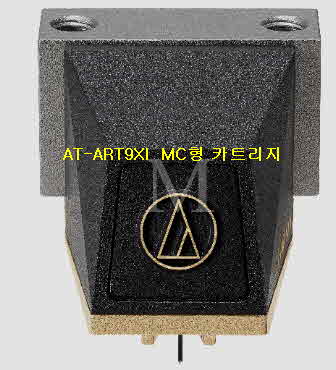

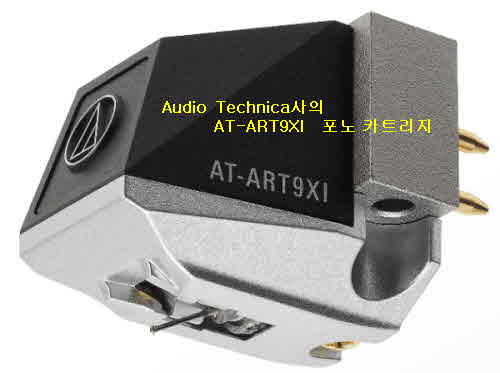

일본의 종합 전자 메이커인 Audio-Technica사가 개발 소개하고 있는 무빙 코일(MC)형 카트리지. 모델 AT-ART9XI과 AT-ART9XA 카트리지들은 동사의 최고 수준급 고음질용 제품들이다.
동사는 1962년부터 세계적 수준의 카트리지들을 꾸준하게 개발 소개해 오고 있으며 가장 중요한 아날로그 애호가부터 일반 청취자까지 모두가 놀라운 오디오를 경험할 수 있도록 최고 품질의 카트리지와 다이아몬드 스타일러스의 전체 라인을 제공하고 있다.
이번에 개발 소개하는 2 종류의 카트리지 설계 특징을 보게되면 무빙 코일형(MC)스테레오 포노 카트리지로 뛰어난 음질과 성능을 제공하도록 설계되었으며 동사의 새로운 플래그십 마그네틱 코어 모델들이다.
이 새로운 카트리지들은 30dB 채널 분리도를 비롯해 우수한 이미징 및 넓은 동적 대비를 제공하는 반전된 "모양"으로 정렬된 이중 이동 코일(dual moving coil)을 특징으로 하고 있다.
주파수 응답은 20Hz~50kHz이며 코일은 신호 순도를 유지하기 위해 PCOCC(Pure Copper Ohno Continuous Cast)와이어로 만들어 졌다. 마그네틱 코어(철 코어)카트리지는 네오디뮴 마그넷과 Permendur 마그네틱 합금 요크를 사용하여 코일이 있는 마그네틱갭의 에너지를 최적화 하고 있으며 출력은 0.5mV이다.
자기 코어 가동 코일 카트리지로 0.28mm 단단한 솔리드 붕소 캔틸레버에 장착된 특수 설계된 라인 접촉 스타일러스가 있어 섬세한 음악 디테일의 정밀한 추적 및 해상도를 제공한다.
이 모델은 동사가 내놓은 모델 MC 카트리지인 AT-ART9를 대체하게 만든 제품이다. 카트리지는 안정적인 재생을 보장하고 원치 않는 공명을 최소화하는 구성인 고 강성 폴리머와 결합된 가공 알루미늄 하우징으로 만든 하이브리드 본체를 특징으로 하고 있다.
모델 번호의 "ART"는 Audio-Technica Reference Transducer를 나타내며 플래그십 포노 카트리지에만 지정된다. 특별히 설계된 자기 회로는 0.5mV(1kHz,5cm/sec)의 출력 전압을 특징으로 카트리지를 사용하기 쉽고 가장 섬세한 표현도 재현 할 수 있다.
듀얼 무빙 코일(고성능 PCOCC 와이어로 제작)은 반전된 V모양으로 정렬되어 선명한 사운드 위치 파악과 최소 왜곡을 위한 높은 분리 및 넓은 응답을 제공한다. 특히 가공 알루미늄베이스는 자기 회로와 진동 시스템을 모두 지원하여 뛰어난 재생 안정성을 보장한다.
가공된 알루미늄과 고 강성 플라스틱의 하이브리드 바디로 원하지 않는 기생 공명 감소와
Threaded 카트리지 장착 구멍은 헤드 쉘 또는 인티형 톤암에 매우 쉽게 설치할 수 있다는 점이 특징.

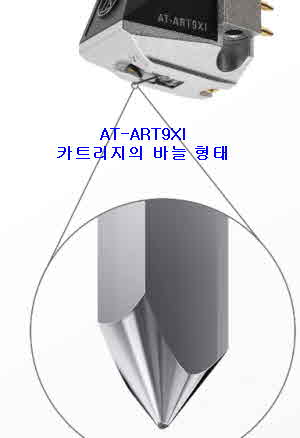

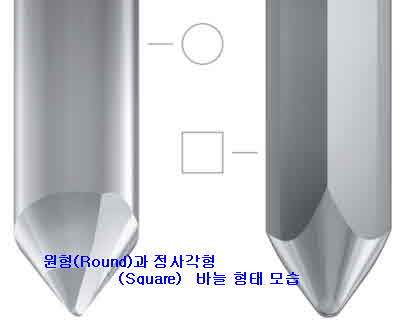

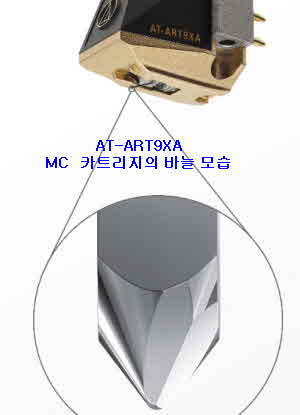

사진에서 보여 주고 있듯이 모든 카트리지에 부착되어 있는 바늘 형태를 보게 되면 원형 또는 정사각형(Round or Square Shank)로 되어 있다. 즉 “Styli Shank”는 팁을 캔틸레버에 연결하는 부분이다.
둥근 생크는 캔틸레버에 부착할 때 정렬하기가 더 어려울 수 있다. 스타일러스 팁을 레코드 홈(소리골)에 정확하게 배치하려면 적절한
정렬이 필요하다. 사각형 생크(Square Shank)스타일러스는 원형 생크(Round)스타일러스보다 제작하는데 더 많은 비용이 들지만 캔틸레버의 레이저 절단 사각 구멍에 장착하면 레코드 홈과 정밀하게 접속하게 된다.
(The stylus shank is the piece that connects the tip to the cantilever. A round shank can be more difficult to align when it is affixed to the cantilever. Proper alignment is needed in order to position the stylus tip precisely in the record groove.
Square shank styli cost more to make than round shank styli, but mounting them in laser-cut square holes in the cantilever locks them in precise alignment with the record groove.)
설계방식: 듀얼 무빙 코일형
재생주파수대역: 20-50,000Hz
채널분리도:30dB(1kHz)
수직추적각도: 20°
바늘형태: 누드형
권장부하임피던스: 100Ω(최소/헤드앰프연결시)
코일임피던스: 12Ω(1kHz)
DC저항: 12Ω
코일인덕턴스: 25µH(1kHz)
출력전압 : 0.5mV(1kHz, 5cm/초)
출력채널밸런스: 0.5dB(1kHz)
캔틸레버: 0.28mm 직경의 고체 붕소
정적규정준수: 25 x 10-6cm(다인)
동적규정준수: 15 x 10-6cm(다인/100Hz)
크기(WHD): 16.8 x 17.3 x 25.0mm
카트리지중량: 8.5g
악세서리: 비자성 드라이버: 와셔 2개
카트리지 설치나사(M2.6)(5.0mm×2, 80mm×2,10.0mm x 2,12.0mm x 2)
브러시
판매가격: $1,290.00
참고 : 무빙 코일 카트리지에는 호환 가능한 입력단이 있는
프리앰플리파이어가 사용하다. 스타일러스 어셈블리는
현장에서 교체 할 수 없음
연락처: 330-686-2600(미국)

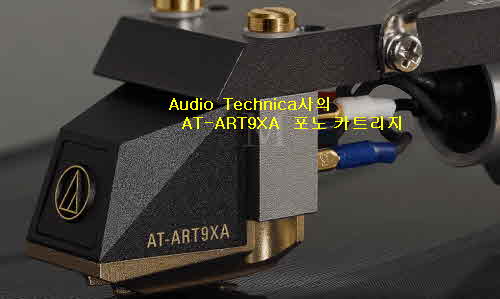

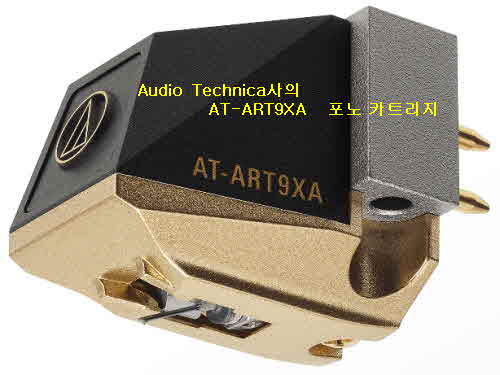

동사가 신제품으로 소개한 모델 AT-ART9XA 무빙 코일(MC)형 카트리지는 비자기 코어(에어 코어/non-magnetic-core(air core)설계 방식으로 자기 왜곡(magnetic distortion)을 제거하게 만들젔다.
일부 비자성 코어 카트리지는 출력 전압이 약할 수 있지만 모델 AT-ART9XA 카트리지에는 0.2mV 출력을 제공하는 새로 설계된 코일 전기자(coil armature)를 내장하고 있는 점이 특징.
(AT-ART9XA cartridge is non-magnetic-core (air core) design eliminates any magnetic distortion. Although some non-magnetic-core cartridges can have weaker output voltages, the AT-ART9XA has a newly-designed coil armature that provides 0.2 mV output.)
이 모델은 동사가 내놓은 모델 AT-ART7 카트리지의 업데이트 제품으로 비 자기 코어형으로 직경 0.28mm의 고체 붕소 캔틸레버인 Shibata사의 스타일러스를 사용 하고 있다. 대부분의 MC 카트리지에 사용되는 자기 코어와 비교하여 비자성 코어 카트리지는 자기 왜곡이 없어 자연스러운 음색과 정확한 음장을 제공하는 점이 특징이다.
기존의 비자기 코어가 출력 전압으로 어려움을 겪고 있지만 모델 AT-ART9XA 카트리지는 0.2mV(1kHz, 5cm/sec)의 향상된 출력 전압으로 새롭게 설계된 코일 전기자를 특징으로 하고 있다.
듀얼 무빙 코일(고성능 PCOCC 와이어로 제작)은 높은 분리도 광 대역 응답 특성을 제공하기 위해 반전된 V모양 형태로 되어 있다. Threaded 카트리지 장착 구멍은 헤드 쉘 또는 인티형 톤암에 매우 쉽게 설치할 수 있다.
설계방식: 듀얼 무빙 코일형
재생주파수대역: 20-50,000Hz
채널분리도:30dB(1kHz)
수직추적각도: 20°
바늘형태: 누드형
권장부하임피던스: 100Ω(최소/헤드앰프연결시)
코일임피던스: 12Ω(1kHz)
DC저항: 12Ω
코일인덕턴스: 25µH(1kHz)
출력전압 : 0.2mV(1kHz, 5cm/초)
출력채널밸런스: 0.5dB(1kHz)
캔틸레버: 0.28mm 직경의 고체 붕소(solid boron)
스테틱 콤프리언스: 20 x 10-6 cm/dyne
다이내믹 콤프리언스: 10 x 10-6cm(다인/100Hz)
스타일러스: Shibata사
크기(WHD): 16.8 x 17.3 x 25.0mm
카트리지중량: 8.5g
판매가격: $1,290.00
참고 : 무빙 코일 카트리지에는 호환 가능한 입력단이 있는
프리앰플리파이어가 사용하다. 스타일러스 어셈블리는
현장에서 교체 할 수 없음
악세서리: 비자성 드라이버: 와셔 2개
카트리지 설치나사(M2.6)(5.0mm×2, 80mm×2,10.0mm x 2,12.0mm x 2)
브러시
연락처: 330-686-2600(미국)
