미국 Utah주 Provo에 위치해 있는 하이엔드 스피커시스템 전문 제조 회사인 Wilson Audio사가 개발 소개하고 있는 모델 Alexx V 마루형 스피커시스템. 이 제품의 설계 특징을 보다 자세히 살펴보자.
Alexx V 스피커시스템은 사진에서 보여 주고 있듯이 멀티웨이 구성 방식으로 상단과 하단이 분리되어 있으며 상단에는 3개의 소형 모듈로 고음용과 중음용 드라이버들이 내장되어 있다.
우선 모델 AlexxV 스피커시스템에 사용한 드라이버들을 보게 되면 인클로저 상단에 3개의 소형 모듈이 나란히 포개져 있다 여기에 부착되어 있는 드라이버들을 보게 되면 25.4mm 구경의 돔형 트위터(Doped Silk Fabric)를 가운데 두고 146.1mm과 177.8mm 2개의 중음용이 가상 동축 구조로 부착되어 있다.
트위터에 관해서는 R&D팀이 다시 한 번 사용 가능한 모든 옵션을 고려했다고 한다. 기본적으로 트위터와 미드 레인지의 통합은 정확한 사운드 재생에 절대적으로 중요한 요소이다. 잠재적인 개선 영역을 조사하는 데 수많은 시간이 소요되었다.
미드 레인지 드라이버 뒤에는 내부 웨이브 디퓨저가 소재에 직접 가공되어 이러한 드라이버의 해결 능력을 더욱 돕고 체계. 이를 통해 뛰어난 미드 레인지 드라이버에서 미드 레인지 톤, 표현 및 정확성을 보다 생생하게 재현해준다.
또한 인클로저 하단 측에는 페이퍼 펄프 합성(Paper Pulp Composite)재질로 만든 266.7mm 구경 저음용 우퍼와 하드 페이퍼 펄프(Hard Paper Pulp)저음용 우퍼 317.5mm 구경 우퍼 2개가 나란히 부착되어 있다.
모델 AlexxV 스피커시스템은 모델 Chronosonic XVX시스템과 거의 동일한 내부 우퍼 볼륨을 제공하므로 더 깊은 저음 대역을 재생, 더 빠른 과도 안정화 및 전반적인 저음 해상도 증가하게 설계되어 있다.
동사는 설립자 서거이후 후계자인 Daryl Wilson은 기존의 모델 Alexx®시스템을 업그레이드 할 때가 되었을 때 지난 5년 모델 Alexx시스템에 대한 새로운 제품 개발에 동사 R&D팀은 Alexx V에 신제품 개발에 착수 하게 되었다. 완전히 새로운 스피커시스템으로 거듭나기 위해 설립자 Wilson이 만들어낸 무수한 기술을 적용하기 시작했다.
모델 Alexx시스템의 출현 이후 R&D. WAMM의 주요 출시 이후 Master Chronosonic®, Chronosonic XVX®, Sasha DAW® 및 SabrinaX® 그리고 Alexx V시스템들은 매우 특별한 획기적인 스피커 제품들이다.
원래 모델 Alexx 스피커시스템은 2016년에 출시 빠르게 비평을 받은바 있다. 모델 Alexx시스템은 설립자 David A. Wilson의 변함없는 R&D팀이 이끌고 있으며 결구 모델 Alexx V시스템을 내놓게 된 것이다.
기존의 모델 Alexx시스템의 전체 크기 비교 모델 V에서 원본으로, Alexx V는 단 하나 깊이는 1“, 높이는 1” 동일한 너비를 유지하고 있다. 모델 Alexx V시스템의 모든 구성 요소는 재평가 되었으며 크게 개선되었다.
Alexx V의 출시는 스피커시스템 설계에 대한 누적 접근 방식을 나타낸다. Wilson Audio사는 그 이후로 지속적으로 통합 해 왔다. Dave가 거의 50년 전에 구축한 최초의 위치 모니터 (WATT®). 최신 기술, 엔지니어링 효율성 및 재료 과학을 평가하는 Incorpo, Alexx V는 원래 Alexx보다 더 높은 수준의 해상도(시간적, 청각적)를 제공함으로써 개선되어 있다.
마지막으로 모델 Alexx V시스템은 Wilson Audio사의 최신 WAMM Master Chronosonic에서 시작된 디자인 언어. 개방형 갠트리 디자인은 구조적 강성과 설정 유연성을 제공 할뿐만 아니라보다 자유로운 흐름의 유기적인 외관과 감성적으로 표현되는 사운드를 제공하고 있다.
모델 Alexx V스피커시스템은 독특하고 이국적인 재료를 특징으로 제작되어 있다. 약 50년. 혼합 재료를 체계적으로 활용하여 최고의 성능을 얻기 위해 오랫동안 기본적인 측면이었다고 본다.
특히 세련된 디자인에 다양한 재료가 구현되어 있으며 중 고음 대역은 물론 중립적이고 자연스러운 표면이 특징이 아닐까 한다. 스피커시스템의 전체적인 외관에서 볼 때 상부 모듈 섹션과 하부 저음용 모듈 부분의 조화는 하나의 그림을 연상케 하는 예술적인 작품이다.

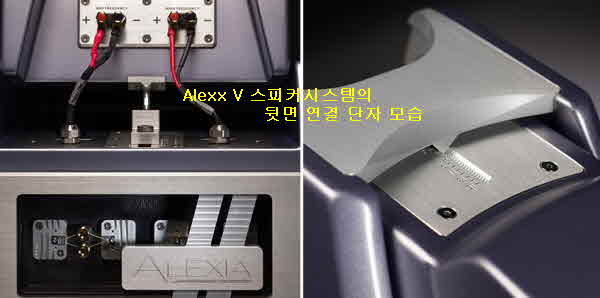

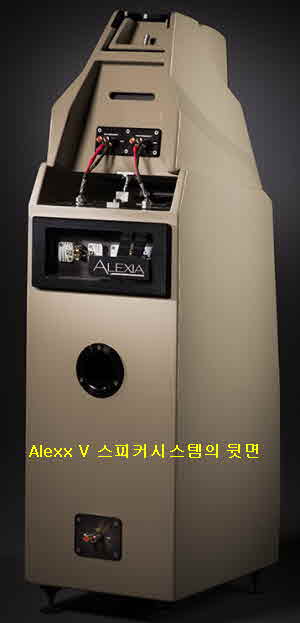

시스템의 인클로저 설계는 고음용 트위터부는 밀폐방식이며 뒷면 디자인은 X-Material 5.75” 중음 부는 개방식이며 X-Material with S-Material Baffle 7” 구경 개방식. 그리고 S-Material Baffle의 저음용 우퍼는 전면부와 후면부 모두 개방식이다.
설계방식: 3웨이 5유닛 구성 마루형
사용유닛: 고음용 25.4mm
중음용 146.1mm(Doped Paper Pulp)
177.8mm(Paper Pulp Composite)
저음용 266.7mm(Hard Paper Pulp) 2개
재생주파수대역:20Hz–32kHz(+/-3dB)
임피던스: 4Ω(최저 2.0Ω(250Hz때)
출력음압레벨: 92dB(1W/1m/1k)
크기(WHD):400 x 1610 x 708.8mm
중량: 226.80kg
연락처: 1 (801) 377-2233(미국)
1991년 오스트리아에 설립된 아날로그 레코드플레이어 제조 메이커로 유명한 Pro Ject사가 특수 제작해 소개하고 있는 아날로그 플레이어시스템. 모델 Beatles SGT는 동사가 내놓은 모델 Pepper Essential III로 심플한 외형 구조를 갖추고 있는 수동식 플레이어.
“Special Edition” 제품으로 판매하고 있는 저 가격대의 비닐 레코드플레이어로 8.6” 구경 알루미늄 재질로 만든 톤암과 Ortofon사의 모델 OM 10 카트리지를 공장에서 장착시켜 놓았다.
동사는 이 모델을 선전하기 위해 “스페셜 에디션 턴테이블” 경품 행사를 마련하바 있다. 영국의 전설적인 비틀즈의 랜드 마크 54주년을 기념하며 "Pepper“ 하트 클럽 밴드"에서 영감을 받은 Essential III 턴테이블로 기념하기위한 이벤트 행사로 마련 한 것이다.

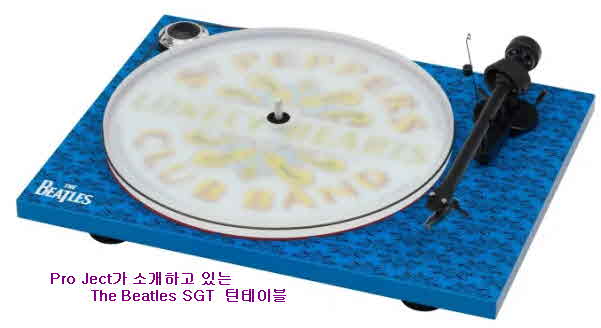

동사가 소개하고 있는 제품 중 가장 인기 있는 모델 중 하나를 선택해 소개하고 있다. 모델 Beatles SGT 턴테이블은 사진에서 보여 주고 있듯이 벹트 드라이버로 회전 속도는 33⅓/45 RPM의 가변을 특징으로 하고 있다.
한마디로 또한 전체 컬렉션에서 가장 눈에 띄는 제품 중 하나라고 본다. 최근에 와서 인기가 상승하고 있는 비닐 레코드플레이어의 부활에 대비해 내놓은 인기 제품으로 오디오 파일들의 관심을 모으고 있는 기념비적인 플레이어가 아닐까 한다.
설계방식: 아날로그 벨트 드라이버 수동식 턴테이블
회전속도: 33-⅓, 45(manual speed change)
톤암: 8.6” 알루미늄 톤암
사용모터: DC Motor
사용카트리지: Ortofon사의 OM10 무빙 마그네트형
와우 & 프러터: 33-⅓ 0.21%
45: 0.19%
프레터재질: 아크릭,
크기: 300mm(acrylic & felt mat)
메인베어링: Stainless steel
실효장: 218.5mm
Effective tonearmmass 8.0 g
오버행: 22.0mm
중량표시수치(Counterweight for mass):3-5.5g
트레킹포스대역: 0-25mN(recommended OM10 18mN)
악서세리: Power supply, 더스트 커버
소비전력: 4.5W(최대)
크기(WHD): 488 x 235 x 393mm
중량: 7.0kg(net)
판매가격: $500.
연락처: +44(0)1235 511 166
1989년에 설립된 영국 Chord Electronics사는 John Franks 디자이너가 첫 번째 개발한 앰플파이어를 BBC에 공급되면서 시작되었다. 이후 동사는 Abbey Road, Sony Music(뉴욕)및 The Royal을 포함한 세계적인 스튜디오에도 납품되었다.
특히 오페라 극장 등 전 세계에서 명성이 있는 최고의 전문 기관 등에 필요한 고급 장비에 요구되는 설계, 엔지니어링 및 빌드 표준을 포함하는 국내 범위에 대한 수요를 창출했다고 한다.

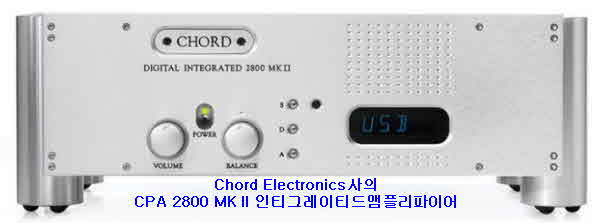

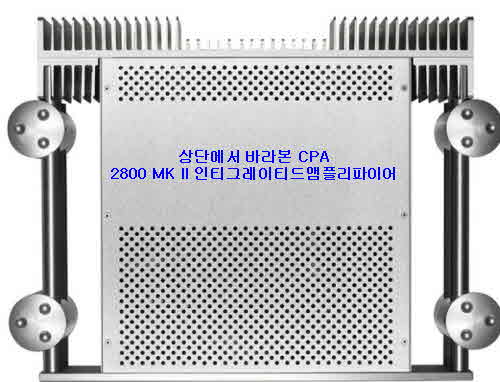

동사는 오늘날에 와서도 모든 영국 제품에 독점 기술을 적용하고 있으며 스튜디오 급 오디오 성능을 갖춘 제품들을 소개하고 있다. 동사가 이번에 개발한 소개하는 모델 CPA 2800 MK II Signature 인티그레이티드 앰플리파이어시스템에 자세히 알아보자.
풀 아날로그(Fully Analogue) D2A Conversion 기능을 갖춘 인티그레이티드 앰플리파이어시스템으로 채널당 120와트 실효 출력을 낼 수 있게 되어 있으며 동사가 내놓은 앰플리파이어 모델 CPA 2500시스템의 저 왜곡 증폭, 정밀도 및 제어를 기반으로 하고 있다.
새로운 모델 CPA 2800 MK II Signature 인티그레이티드 앰플리파이어로 여러 상을 수상한 강력한 DA컨버터를 추가 내장시켜 만든 최고의 올인원 시스템. 동사의 설명에 의하면 다목적 고성능의 스테레오 인티그레이티드 앰플리파이어로 특징은 다중 디지털 입력단을 갖추고 있으며 고성능의 DA컨버터를 내장 하고 있다.
동사 특허 방식의 증폭기 기술과 FPGA DA컨버터 기술을 하나의 장치에 모두 포함시켜 놓은 이상적인 인티그레이티드 앰플리파이어시스템이다. 특허 DA컨버터 기술을 내장하고 있으면서도 고급 솔루션에 통합하고 0.0003%의 놀랍도록 낮은 왜곡 수준과 고성능 Spartan 6 FPGA 칩을 DA컨버터를 내장하고 있다.
Bluetooth를 지원하는(Chord의 맞춤형 고품질 aptX Bluetooth 수신기를 통해)모델 CPM 2800 MkII시스템은 BNC 동축 및 USB를 통해 최대 32비트/384kHz 오디오를 지원하고 광 단자인 옵티컬을 통해 24비트/192kHz를 지원하고 있다.
DSD64는 모든 입력에서 지원되며 DSD128은 동축 또는 USB(모두 DoP를 통해)를 통해 지원된다. 이 앰플리파이어는 더 큰 음향 성능을 위해 Galvanically Isolated 절연된 클래스 2 USB 입력을 갖추고 있다.
이것은 최대 384kHz의 매우 높은 데이터 속도를 허용하는 새로운 기술을 사용하여 달성되었다. 시스템의 입력은 Windows용(ASIO포함) 드라이버와 함께 Apple 및 Android 장치에서 드라이버가 없다.
추가 기능으로는 크고 읽기 쉬운 전면 패널 화면과 견고한 금도금 바인딩 포스트, 리모컨, AV 바이 패스 입력, 그리고 Chord사의 전설적인 항공기 등급 알루미늄 섀시 및 케이스워크로 제작되어 있다.

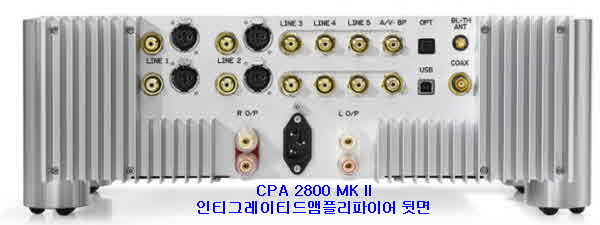

시스템의 아날로그 입출력 단을 보게 되면 2계통의 스테레오 밸런스드(XLR)입력단과 Line 1과 2, 3계통의 스테레오 언밸런스드(RCA)입력단과 Line 3, Line 4, Line 5 그리고 1계통의 스테레오 언밸런스드 AV 바이패스 입력단(Bypass Input). 1조의 고성능 High Current, 금도금형 스피커 연결 터미널 등을 갖추고 있다.
디지털 입력단은 1개의 USB 타입 B(up to 384kHz), 1개의 동축 BNC, 1계통의 광(Optical TOSLINK/up to 192kHz) 그리고 Bluetooth aptX compliant 등이다.
(CPM 2800 MkII stereo integrated amplifier is differentiated from its two integrated stablemates by the implementation of an advanced DAC with multiple digital inputs. The CPM 2800 MkII is quite a proposition, as it features both our proprietary amplifier technologies and our proprietary FPGA DAC technology in one unit!
Now in Mk II form, the CPM 2800 MkII adds the FPGA-based D/A convertor from the award-winning 2Qute DAC, to create an amplifier of unrivalled flexibility. The amp integrates our proprietary DAC technology into an affordable yet high-end solution and introduces a high-performance Spartan 6 FPGA chip to the DAC stage, with astonishingly low distortion levels of 0.0003%.
Bluetooth-enabled, (via Chord’s high-quality custom-designed aptX Bluetooth receiver), the CPM 2800 MkII offers support for up to 32-bit/384kHz audio via BNC coax and USB, plus 24-bit/192kHz over optical. DSD64 is supported on all inputs and DSD128 is supported via coax or USB (all via DoP).
The amp features a Class 2 USB input which has been galvanically isolated for greater sonic performance; this has been achieved using a novel technique which allows for very high data rates of up to 384kHz; the input is driverless on Apple and Android devices, with (ASIO included) drivers for Windows.
Further features include a large, easy-to-read front panel screen, heavy-duty gold-plated binding posts, remote control, an A/V bypass input, plus Chord’s legendary aircraft-grade aluminium chassis and casework.)
설계방식: DA컨버터 내장 스테레오 인티그레이티드앰플리파이어
출력: 120W+120W(8Ω/0.05%)
재생주파수대역:0.8Hz-46kHz(-1dB)
DAC: FPGA
SN비: -103dB이상
채널분리도: 80dB이상
입력임피던스 : 47kΩ(언밸런스드)
94kΩ(밸런스드)
출력인덕턴스 : 2.3mH
슬루율 : μS1kHz당 70V, 20V 구형파
게인: 23dB
크기(WHD): 480 x 170 x 360mm
중량: 16kg
연락처:chordelectronics.co.uk

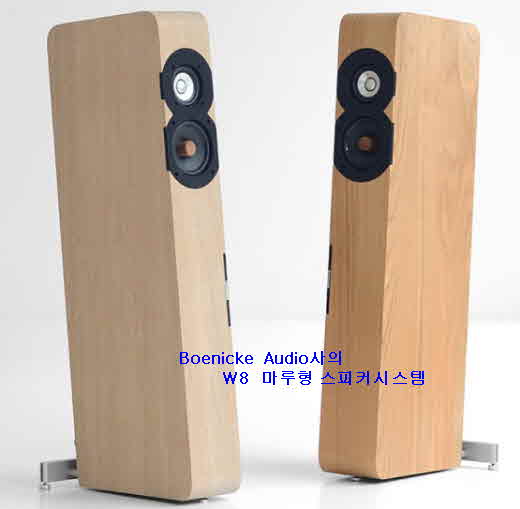

스위스의 Basel 지역에 위치해 있는 하이엔드 오디오시스템 제조 메이커인 Boenicke Audio사가 개발 소개하고 있는 모델 W8 스피커시스템. 3웨이 4유닛 구성 방식으로 트랜스미션 라인 설계 시스템.
이 모델은 동사가 이미 오래전에 독일 하이엔드 오디오 전시회를 통해 소개된바 있는 제품이다. 한마디로 베스트셀러 롱런 제품으로 최근에 와서도 오디오 파일들의 꾸준한 관심을 불러 모으고 있다.

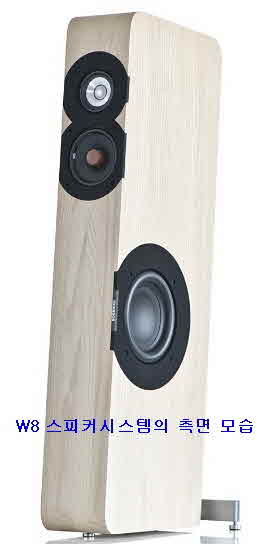

사진에서 보여 주고 있듯이 전면 배플판에는 2개의 중고음 대역을 재생시켜 줄 수 있는 유닛이 부착되어 있으며 사이드 쪽에 대형 저음용 우퍼를 부착시켜 놓았고 인클로저 뒷면에 고음용 트위터를 부착시켜 놓은 시스템이다.
사용한 드라이버를 보게 되면 고음용 트위터에는 커스텀 제작의 3"구경의 광대역 재생용과 6"구경 우드 콘 중저음용 드라이버 그리고 인젝션 모듈 13"구경 V-twin(Twin 13″ long throw bass drivers) 저음용 우퍼 등을 탑재해 만들었다.
시스템의 인클로저는 밀폐형 구조이며 뒷면을 보게 되면 또 하나의 고음용 트위터가 부착되어 있는 것을 볼 수 있다.(rear-firing ambient tweeter). 또한 이 시스템은 D 클래스 급 증폭 방식의 듀얼 350와트 파워 앰플리파이어를 내장시켜 제작한 액티브 설계 방식.
이 스피커시스템의 뒷면을 보게 되면 디지털 시그널 프로세서(DSP)기능을 탑재해 4개의 기능을 갖추고 있으며 이 모델은 최근에 와서 3가지 버전으로 출시되고 있다. 즉 Standard Version과 SE Version 그리고 SE+ Version 등이다.
인클로저 상단에 부착되어 있는 6.5“ 구경의 저음용 베이스 드라이버는 28Hz까지 조정이 가능하며 크로스 오버 없이 음질 재생이 실행되며 4” 구경 맞춤형 중음용 미드 레인지 그리고 1차 로우 패스 필터, 하이 패스 필터 없이 설계되어 있다.
사진에서 보여 주고 있듯이 위상 플러그, 마그넷에 메이플 우드 콘을 장착한 유닛이다. 3″ 광대역, 1차 고역 통과 필터, 고유한 8cm 전자 기계식 병렬 나선형 공진기 설치 내부 배선 방향에 최적화 된 실크로 감싼 고주파 연선 리츠 WBT사의 NextGen 바인딩 그리고 후면에 설치되어 있는 고음용 트위터 등이다.
제품의 높이 조절이 가능한 인클로저 바닥 펠트 패드(Felt-Pad Footers)기능이 있으며 인클로저 뒷면의 은색 또는 검정색 매트 파우더 코팅 Swing Base피트(옵션), 앞면의 청동 /스틸 롤러 베어링 등을 들 수 있다.
참고로 옵션은 “Silver or Black Mat Powder Coated Swing Base Feet in the Rear, bronze/steel roller bearing in the front.
설계방식: 3웨이 4유닛 구성
사용유닛: 중음용 3“, 저음용 6.5“ 우퍼, 고음용 1”
출력음압레벨: 84–88dB(w/m/주파수에 따라 다름)
임피던스: 4Ω
(6.5″ long throw bass driver, tuned to 28 Hz, running without crossover
4″ paper cone bass-midrange driver, 1st order low pass filter, no high pass
filter, apple tree phase plug, maple wood cone mounted to magnet.
3″widebander, 1st order high pass filter, unique electromechanical parallel
resonator installed. Internal wiring orientation-optimised
silk-wrapped high-frequency stranded litz WBT NextGen binding
posts Rear ambient tweeter)
Widebander의 16cm 병렬 공진기
베이스 미드 레인지 드라이버에 16cm 병렬 공진기 추가
최신 세대 Bybee Quantum Purifiers 추가
독점 위상 선형화 네트워크 추가
Duelund Tinned Copper Foil 0.01uF 바이 패스 커패시터 추가
스윙 베이스 포함
병렬 및 직렬로 광대역 및 중 저역 드라이버에 설치된 16cm 나선형 공진기
Steinmusic 스피커 매치 서명 추가
Widebander에 Harmonix Tuning Bases 추가
Duelund Tinned Copper Foil 0.01uF 바이 패스 커패시터가 있는
광대역 장치용 Mundorf사의 Silver Gold Oil 메인 커패시터
리어 트위터 용 Mundorf사의 Silver Gold 오일 커패시터 스윙베이스 포함
(Added electromechanical series resonators to all 3 drivers, added parallel
resonator to bass driver, all parallel and series resonators of STAGE II type
Added Steinmusic Speaker Match Signature)
인클러져의 나무 재질은 호두나무와 물푸레나무 중에서 선택
(Choose from walnut, oak, ash, core ash and cherry)
연락처: +41 (0) 79959 05 50

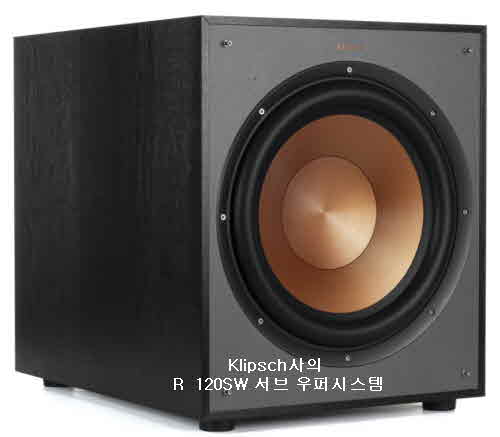

미국 인디아나 폴리스에 위치해 있는 스피커시스템 제조 메이커로 유명한 Klipsch사가 내놓은 모델 R-12SW 서브우퍼시스템은 12“ 구경의 Copper-Spun IMG 드라이버를 사용해 설계된 위상 반전 설계 방식의 초 저음용 드라이버시스템.
설계 특징은 불필요한 잡음 등을 최소화하면서 현저하게 낮은 저음 대역 주파수 재생시켜 줄 수 있게 만든 시스템이다. 특히 내장되어 있는 디지털 설계 파워 앰플리파이어는 재생 시 높은 효율성과 실제 소스에 가까운 정확도로 충분한 전력을 제공하게 되어 있다.
즉 로우 패스 크로스 오버 및 위상 제어를 통해 서브 우퍼의 저주파 톤을 다른 Klipsch사 스피커시스템과 블렌드(blend)하고 이상적인 저음 대역을 설정할 수 있다. 모델 R-12SW 서브우퍼시스템은 12“((305mm)구경의 Copper-Spun IMG 드라이버를 사용해 설계된 "High Excursion(front-firing woofer)초 저음용 우퍼 시스템이다.
(The R-12SW features a 12-inch copper-spun IMG driver that provides remarkably low frequency response with minimal cone breakup and distortion. The built-in all-digital amplifier delivers ample power with high efficiency and true-to-source accuracy in reproduction.
The low pass crossover and phase control allows you to blend the subwoofer’s low-frequency tones with other Klipsch speakers as well as establish the ideal level of bass.)
이 시스템을 위한 디지털 회로 설계의 파워 앰플리파이어는 200와트 급이며 로우 패스 크로스 오버 및 위상 제어를 통해 서브 우퍼의 저주파 톤을 다른 Klipsch사 스피커시스템과 블렌드(blend)하고 이상적인 저음 대역을 설정할 수 있게 되어 있다.
모델 R-12SW 서브우퍼시스템의 저음용 우퍼 드라이버는 매우 가볍고 견고하며 놀라운 정도 초 저음 대역을 듣게 해준다. 최소한의 콘을 분해 및 왜곡 그리고 올 디지털 설계 방식의 앰플리파이어는 200와트 출력을 낼 수 있다.
다시 말해 내장된 디지털 앰플리파이어는 고효율로 충분한 전력을 제공하게 되어 있으며 고성능 드라이버는 깊은 저음 및 배치 유연성을 제공하게 되어 있다. 사용 앰플리파이어와 호환성을 보장한다.
시스템의 입력단자는 Line level/LFE RCA 젝이며 베니어 마감의 인클로저 재질은 MDF로 완벽한 내구성을 제공하는 현대적인 미학 모든 장식에 통합된다. 완벽한 내구성을 제공하는 현대적인 미학 모든 장식에 통합되어 있으며 전면 장착형 LED 전원 표시기가 있다.
이 기능은 시스템이 On(켜져)되어 있는지 또는 Off(꺼져) 있는지를 알려준다. 또한 강력하고 유연하며 탈착 가능한 그릴이 준비되어 있으며 음향적으로 투명한 풍부하고 세련된 모습을 보여주고 있으며 외형 컬러는 Brush된 Black Polymer Veneer이고 Volume, Lowpass, Phase, Auto Power 그리고 PHASE Switchable 0-180 degree등이 준비되어 있다.
설계방식: 초 저음용 위상 반전 설계 서브 우퍼시스템
사용유닛: 12“((305mm)구경의 Copper-Spun IMG 드라이버
High Excursion(front-firing woofer)초 저음용 우퍼
재생주파수대역: 29Hz-120Hz(+/-3dB)
최대어쿠스틱출력: 116dB
내장파워앰프출력: 200W/400W
크기(WHD):355.6 x 406.4(16.5"받침스파이크포함) x 470mm(19.2"그릴포함)
중량: 15kg
연락처:317-860-8100 / 800-544-1482(미국)
