1989년에 설립된 영국 Chord Electronics사는 John Franks 디자이너가 첫 번째 개발한 앰플파이어를 BBC에 공급되면서 시작되었다. 이후 동사는 Abbey Road, Sony Music(뉴욕)및 The Royal을 포함한 세계적인 스튜디오에도 납품되었다.
특히 오페라 극장 등 전 세계에서 명성이 있는 최고의 전문 기관 등에 필요한 고급 장비에 요구되는 설계, 엔지니어링 및 빌드 표준을 포함하는 국내 범위에 대한 수요를 창출했다고 한다.

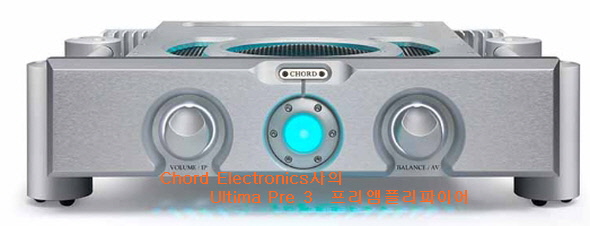

동사는 오늘날에 와서도 모든 영국 제품에 독점 기술을 적용하고 있으며 스튜디오 급 오디오 성능을 갖춘 제품들을 소개하고 있다. 동사가 개발해 판매하고 있는 모델 Ultima Pre 3 프리앰플리파이어시스템에 자세히 알아보자.

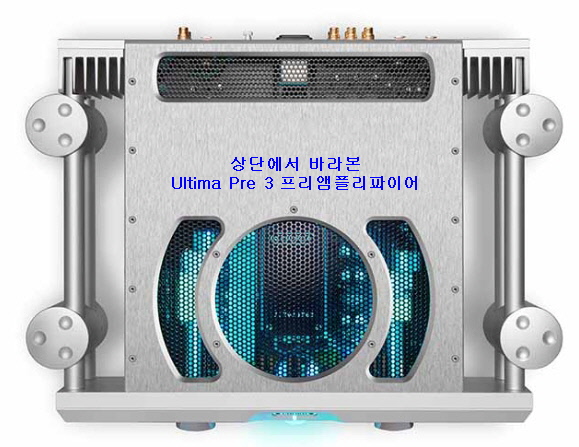

동사가 소개하고 있는 모델 Ultima Pre 3 프리앰플리파이어시스템은 하이엔드용 프리앰플리파이어로 저 왜곡 전원 공급 장치의 최신 개발을 활용해 만든 시스템이다. 우선 설계 특징은 매우 낮은 잡음과 뛰어난 증폭기 작동 기능을 들 수 있다.
특히 최신 첨단 기능과 함께 새로운 수준의 프리앰플리파이어로서 성능을 모두 갖추고 있다고 본다. 5계통의 아날로그 입력단(밸런스 2계통, 언밸런스 3계통)이 장착되어 있고 이 모든 입력은 개별 버퍼링(individual buffering)의 이점을 누리고 무선 주파수 간섭으로 인한 잠재적인 침투에 대해 선택적으로 필터링 된다.

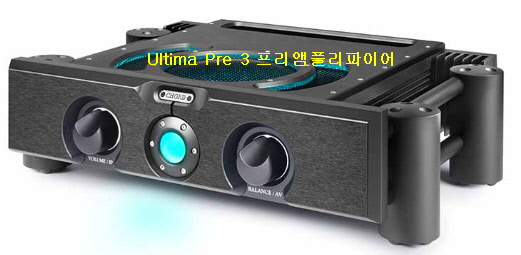

외부적으로 모델 PRE 3시스템은 새로운 볼륨 컨트롤과 밸런스/AV바이패스 실렉터가 측면에 있는 중앙 원형 파워 스피어(sphere)로 완전히 재설계된 기능, 둘 다 새로운 인체 공학적 노브 디자인의 이점을 누릴 수 있다.

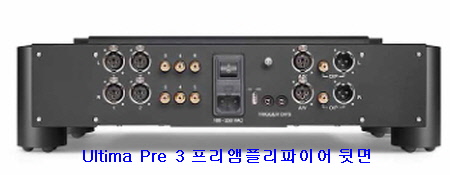

12V 트리거 출력/입력 기능을 갖추고 있고 추가 기능으로는 AV 바이패스와 5V충전 USB Type-A 포트가 준비되어 있다. AV 바이패스 기능은 볼륨 컨트롤을 우회하여 신호를 프리앰플리파이어의 출력으로 직접 라우팅 해준다.
(The UTLIMA PRE 3 is equipped with five analogue inputs (two balanced and three unbalanced) all of which benefit from individual buffering and are selectively filtered against potential ingress from radio frequency interference.
Externally, the PRE 3 benefits from a completely redesigned aesthetic with a central circular power sphere flanked by a new volume control and balance/AV bypass selector, both of which benefit from a new ergonomic knob design.
Additional features include an AV bypass, plus a 5 V charging USB Type-A port.)
설계방식: 풀 밸런스드 회로 구성 프리앰플리파이어
(Fully Balanced Circuitry Fully Balanced Circuitry)
재생주파수대역:10Hz-200khz(+/-3dB)
게인: x1
THD: 0.002%(20Hz-20khz)
채널분리도:100dB
SN비:-105dB
입력임피던스: 100kΩ
출력임피던스: 560Ω
입력최대전압: 10V(RMS)
출력최대전압: 17V(RMS)
작동전압:80-250V AC자동스위칭
소비전력: 40W
크기(WHD: 420 x 100 x 340mm(with optional Side Blocks)
중량: 12.7kg
액세서리: 제품 설명서
10A 메인 IEC 케이블
IR 리모트 컨트롤
2 x AAA 밭테리
연락처:chordelectronics.co.uk
독일 Nackenheim에 위치해 있는 스피커시스템 전문 제조 메이커인 Seta Audio사는 오래전부터 여러 종류의 스피커시스템을 개발 특히 유럽 전 지역에 수출해왔다. 동사의 제품들은 유럽 유명 오디오 전문지로부터 좋은 반응으로 오디오 파일들의 관심을 갖게 한바 있다.

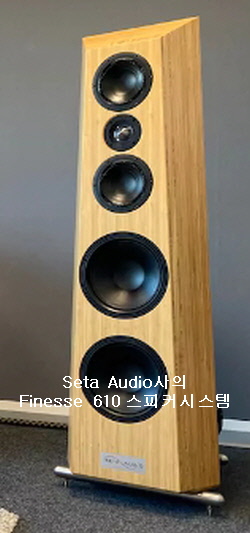

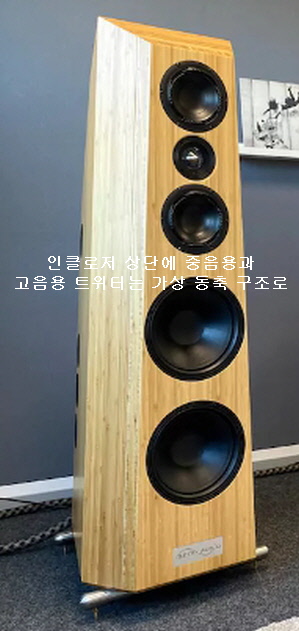

동사가 소개하고 있는 모델 Finesse 610 스피커시스템은 사진에서 보여 주고 있듯이 3웨이 5유닛 구성 위상 반전 설계 마루형.
우선 드라이버 구성을 살펴보면 인클로저 전면 상단은 가상 동축 구조로 2개의 중저음용 유닛 중앙에 고음용 트위터를 부착해 놓은 방식이다. 그리고 하단에는 2개의 저음용 우퍼를 일직 선상에 나란히 부착해 놓은 모습을 보여 주고 있다.

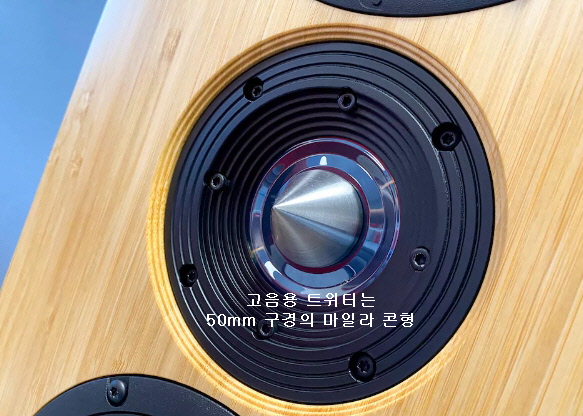

사용 유닛을 보게 되면 상단의 2개의 중음용은 165mm 구경으로 섬유 혼합 재질로 만든 유닛이다. 고음용 트위터는 50mm 구경의 마일라 콘형이며 2개의 저음용 우퍼는 최적화된 페이퍼 콘 254mm 구경이다.

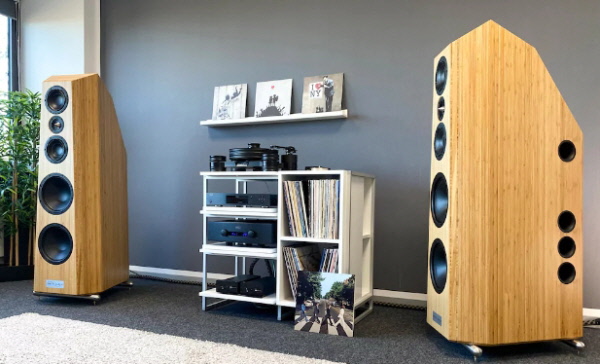

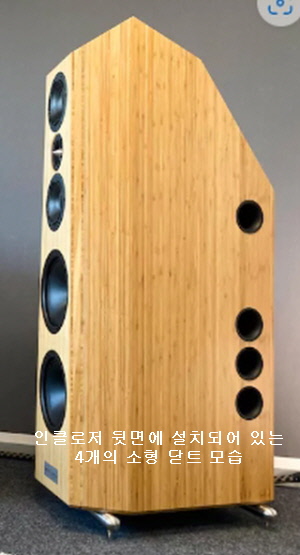

외형 디자인에서는 유닛 배치 외에는 이렇다 할 특징을 보여주고 있지 않지만 인클로저 뒷면 사이트 판넬을 보게 되면 기존의 제품과는 다른 면을 보여주고 있다. 즉 뒷면 사이트 측면에 3개의 위상 반전 닫트가 설치되어 있다.
이 제품의 설계 특징을 보게 되면 특허 받은 "Clusterflex" 원리에 의해 설계된 시스템이다. 앞서도 설명 했듯이 클러스터플렉스(Clusterflex)구성으로 저음 대역은 인클로저 뒤쪽 끝에 있는 닫트를 통해 방출된다.
다시 말해 주로 소리의 저음 성분은 볼의 뒤쪽 끝에 있는 소리 구멍을 통해 방출된다. 그래서 시스템을 설치하는데 있어 벽 가까이에 설치하는 것을 권장하고 있다. 반면에 포트가 안쪽이나 바깥쪽을 향하도록 스피커시스템을 배치하여 사운드의 특성을 쉽게 변경할 수 있다.
인클로저 내부는 여러 방식의 챔버로 분할되어 있는데 2개의 저음용 우퍼도 자체 구획에서 재생되며 여기서 다시 위쪽은 3개로 나뉘고 아래쪽은 5개의 하위 챔버로 나누어져 있음을 알 수 있다.

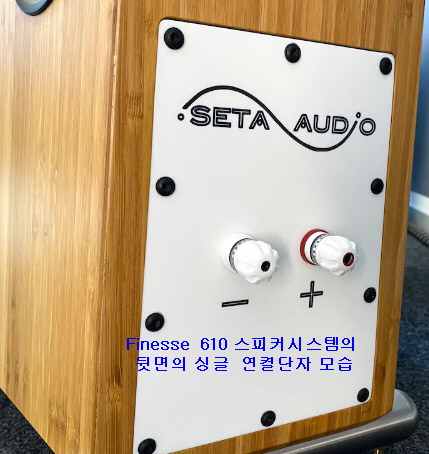

중량감의 모델 Finesse 610 스피커시스템의 뒷면 연결 단자는 싱글이며 한 개의 무게가 약 45kg. 우수한 선명도 및 투명도에서 놀라운 정확성과 존재감을 보여주고 있는 하이엔드용이다. 뛰어난 공간성은 물론 매우 안정적인 소리를 듣게 해준다.
특히 이 스피커시스템은 진공관 설계의 앰플리파이어와의 이상적인 매칭을 권하고 있다. 시스템의 마감재는 대나무(내추럴/무광택 클리어 코트 마감)이며 구입자의 요청 시 다른 버전이 가능하다고 한다. 시스템의 스파이크 플레이트를 포함한 나사식 발 및 스파이크가 있다.
설계방식: 3웨이 5유닛 패시브 구성 Clusterflex 하우징
가상 동축 구조 위상 반전 설계 마루형
사용유닛: 고음용 50mm 트위터
중음용 165mm 2개,
저음용 254 mm 2개
재생주파수대역: 25Hz-28khz
크기(WHD): 460 x 1400 x 640mm
중량: 90kg(한조)
판매가격: 60.000(한조/Euro)
연락처: +49 177 31 21 375

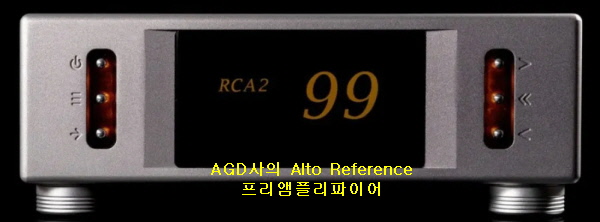

미국 CA주 Los Angeles에 위치해 있는 소규모 진공관 앰플리파이어 제조업체인 AGD Productions사가 개발 소개하고 있는 모델 Alto Reference 프리앰플리파이어가 오디오 파일들의 관심을 모으고 있다.
AGD Productions사는 몇 년 전에 오디오 파일들로부터 강력한 추진력을 전달하겠다는 약속으로 시작된 혁신적인 인재 회사이다. 하이엔드 오디오 시장에서 많은 디자이너들이 음악 재생에서 가능한 최고의 경험을 배경으로 멋진 제품들을 만들어 왔다.

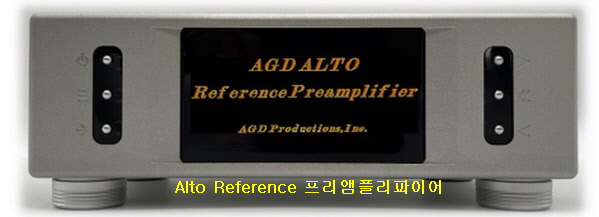

이중 AGD Productions사가 소개하고 있는 모델 “Alto” Reference Pre시스템은 최근에 증가 추세를 멈추지 않고 오디오 파일들의 관심을 끌고 있는 포노단을 내장해 설계한 레퍼런스급 프리앰플리파이어시스템이다.
MM 및 MC 카트리지 지원(메뉴 및 원격 제어를 통해 선택)과 전용 초 저 잡음 리니어 전원 공급 장치 및 초 저 잡음 리니어 전문 가급 앰플리파이어 스테이지가 내장된 완전 밸런스드 설계 프리앰플리파이어시스템이다.
아날로그 보드는 디지털 보드와 완전히 차폐되고 분리되어 가능한 한 가장 낮은 노이즈를 제공하고 원치 않는 간섭을 방지하게 설계된 수준급 제품. 출력 버퍼 스테이지를 위한 하이 다이내믹 저 잡음 전문가급 계측 증폭기 스테이지(요청시 바이-앰프 X-Over로 구성 가능).
완전 밸런스드 설계 및 전체 DC커플링(아날로그 신호와 일치하는 커패시터 없음). 하나의 입력이 완전히 밸런스를 이루는 3계통의 아날로그 입력(XLR 커넥터). 8비트 완전 밸런스드패시브 래더 볼륨 컨트롤.

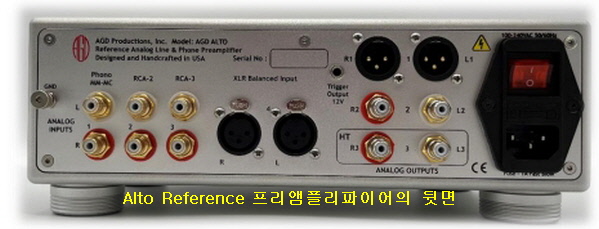

그리고 3계통의 아날로그 출력단(다중 증폭 솔루션용),1계통 XLR(밸런스)출력단(최대 6.4VRMS), 2계통의 싱글 엔디드 스테레오 출력단(로우/하이 패스 X-Over 사용자 지정가능), 12V출력 트리거 그리고 사용하기 편리한 리모컨 등을 모두 갖추고 있다.
(Fully Balanced Phono preamplifier stage with MM & MC cartridges support (selection via Menu and Remote control) and with dedicated ultra-low noise linear power supply and ultra-low noise linear professional grade amplifiers stage.
Analog boards fully shielded and separated from digital boards to deliver the lowest possible noise and prevent any undesired interference. High Dynamic low noise professional grade instrumentational amplifier stages for the output buffer stage (configurable as bi-amp X-Over upon request).
설계방식: 포노단 레퍼런스급 프리앰플리파이어
MM입력임피던스: 47kΩ S/R ≥ 80db
MC입력임피던스: 420Ω, S/R ≥70db
RIAA Accuracy: <0.1dB
재생주파수대역: 20Hz-20kHz ±0.1dB
1Hz-100kHz ±0.2dB
(패시브 프런트 다이렉트 커플링)
THD%: ≤0.05%
라인아날로그입력단: 2계통 싱글 엔디드(RCA2, RCA3), 1계통 밸런스드(XLR)
아날로그출력단: 1계통 밸런스드(XLR), 2계통 RCA
(Output #1&2 full range, Output #3 HT Pass-Through).
출력임피던스: <50Ω
재생주파수대역: 1Hz-100kHz ±0.2dB
THD+N(밸런스드): ≤0.005%
THD+N (싱글 엔디드): ≤0.009%
SN비: ≥130db
Trigger출력: 12V, 0.1A DC
전원부: 110-240V, 50-60Hz
크기(WHD): 280 x 90 x 180mm
중량:5Kg
연락처: 0203 9115 549

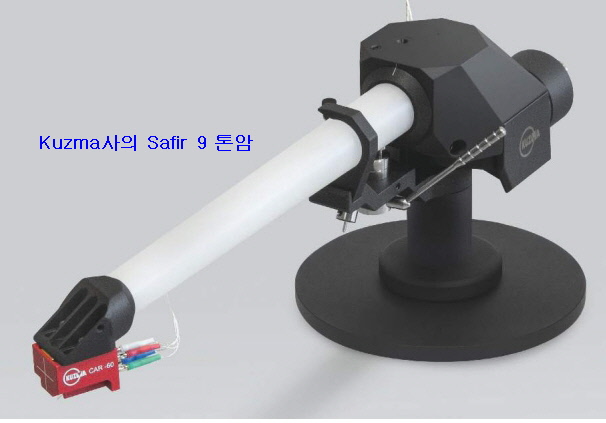

Slovenia의 Preddvor에 위치해 있는 톤암과 턴테이블 등을 전문적으로 제작 판매하고 있는 Kuzma사가 최근에 개발 소개하고 있는 톤암. 모델 Safir 9는 사진에서 보여 주고 있듯이 산뜻한 디자인의 I자형 이다.
1982년 음악을 좋아했던 메카니컬(Mechanical engineers)엔지니어인 Franc Kuzmad가 설립했고 그가 첫 번째 만든 시스템은 벨트 드라이버 방식의 Stabi 턴테이블이었고 많은 사람들의 관심을 갖게 했다.
지난 5월 중순에 출시된 Kuzma사의 Safir 9 톤암은 지금까지 들을 수 있었던 비닐 레코드에서 더 많은 음악을 추출하려는 동사의 시도 중 가장 좋은 결과를 보였던 제품이라는 평가를 받았다.

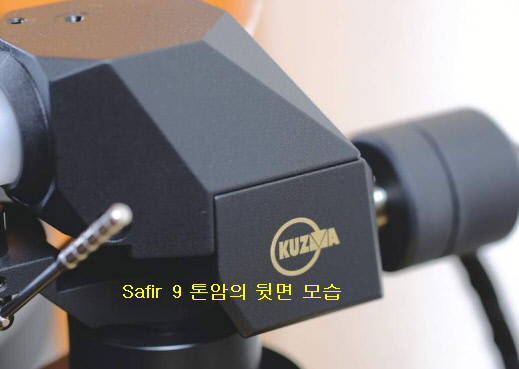

톤암의 핵심은 매우 단단하고 뻣뻣한 사파이어 코니컬 튜브(very rigid and stiff, sapphire conical)로 카트리지가 최대한의 성능을 발휘할 수 있도록 했다. 베어링은 동사가 수준급으로 소개한바 있는 모델 4 Point 톤암에 사용되는 것과 유사한 사파이어 컵에 4개의 스파이크를 설정한 당사 고유의 디자인 방식이다.
4개 지점 모두 시작 및 이동 마찰이 최소화되고 모든 방향에서 유격이 없으므로 카트리지가 있는 헤드 쉘이 레코드 전체에서 최소 진동으로 정확하게 이동하게 되어 있다. 사파이어 튜브는 견고한 알루미늄과 황동의 거대한 블록에 장착되어 재생 및 베어링 동작 중에 발생하는 불활성 지지 및 추가 분산 진동을 제공하게 설계되어 있다.
잠금 메커니즘이 있는 밸런스 추는 톤암의 균형을 유지하게 되어 있다. 방위각 및 VTA는 Allen키를 사용하여 제로 플레이로 반복 가능한 작은 증분으로 조정할 수 있다. 톤암은 Kuzma 암 베이스를 통해 턴테이블 암 보드에 고정되어 있다.
VTA는 높이를 제어하는 VTA나사로 암 베이스에 있는 톤암 기둥을 올리거나 내림으로써 조정되므로 필요할 때 정확한 VTA 변경이 가능하게 되어 있다. 내부 배선은 우수한 특수 합금 은선 이며 4개의 와이어 세트가 은색 RCA 총알 커넥터가 있는 1.5m 길이의 톤암 케이블을 통해 카트리지 핀에서 끊어지지 않고 실행된다.
모델 Safir 9 톤암은 카트리지의 궁극적인 잠재력을 보여주고 LP 비닐 음반 그루브에 숨겨진 음악을 효과적으로 드러내어 새로운 레코드 컬렉션을 제공해 줄 수 있는 이상적인 톤암이다.
설계방식: 합성 사파이어(Sapphire conical)암 튜브를 갖추고 있는 톤암
유효장: 229mm
스핀들에서장착거리: 212mm
오프셋각도: 23deg
톤암재질: 사파이어 코니컬
유효질량: 60g
내부배선: 은 합금
중량:1250g
판매가격: 20.000(유로)
연락처: +386 4 253 54 50(Slovenia)
스위스 Romanel-sur-Lausanne에 위치해 있으면서 Stefan Kudelski에 의해 1951년에 설립된 스위스의 나구라(Kudelski Group)사는 프로용 시스템을 주로 개발 소개하고 있다. 특히 동사가 개발 판매하고 있는 녹음기시스템은 정밀 설계로 이미 전 세계적으로 우수성에 있어 인정을 받은바 있다,
동사가 High-End 오디오시스템 개발에 참여 함으로써 많은 종류의 제품들을 꾸준하게 소개한바 있다. 동사 설립 70주년을 기념하면서 Reference 턴테이블과 톤암 등을 내놓았고 궁극의 LP 재생 플랫폼을 완성하는 이상적인 동반자 구성 요소로 무빙 코일(MC)형 카트리지를 내놓았다.
Nagra사가 지난 5월 독일 뮌헨에서 열었던 High-End 전시회를 통해 처음 Reference MC 카트리지를 선보인 봐 있다. 동사의 설명에 의하면 이 카트리지는 이달 중순경에 판매될 예정이다.

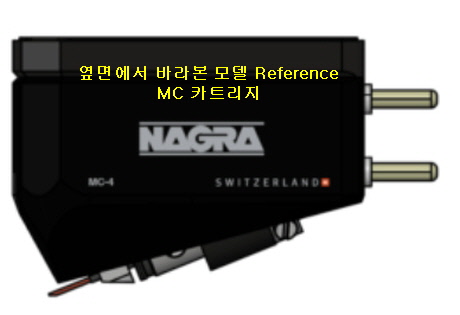

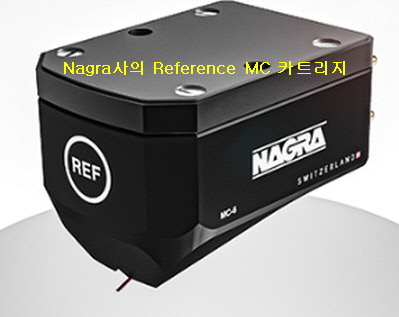

Nagra Reference MC형 카트리지는 광범위한 청취 테스트를 통해 수년간의 집중적인 R&D의 산물이다. 무빙 코일형 카트리지는 4Ω 및 6Ω으로 제공될 예정이다. 4Ω 에디션은 Nagra사의 다가오는 HD Phono 스테이지(2023년 출시예정)에 가장 적합한 카트리지로 소개하고 있다.
Nagra사의 70 주년 시리즈와 병행하여 설계 기념일 Reference 턴테이블, Reference 톤암 시스템, 궁극의 LP 재생 플랫폼을 완성하는 이상적인 동반자 구성 요소로 오디오 파일들의 관심을 끌게하고 있다.
Reference 카트리지에는 여러 가지 중요하고 고유한 요소가 있다. 기존의 무빙 코일 트랜스듀서는 단층 코일 본체를 사용하지만 Nagra Reference 카트리지는 6Ω 버전의 초 순수 은권선 20개와 4Ω버전의 초 순수 권선 12개로 감긴 이중층 코일 본체를 특징으로 하는 다층 트랜스포머를 사용했다.
이중 코일 본체는 출력 감소를 최소화하면서 임피던스를 유리하게 감소시켜 놓았다. 루비 캔틸레버는 DLC(다이아몬드와 같은 코팅)가 있는 고강도 티타늄 구조와 결합 시켜 만들어 졌다.
이 코팅 방식은 이중 코일 본체 사이에 전류가 흐르지 않도록 하고 있다. 코일 본체/캔틸레버 인터페이스에 사용되는 티타늄 구조는 기존의 공진 소스를 처리하고 음악 신호와 관련이 없는 진동을 크게 줄일 수 있게 했다.
실제 스타일러스 팁은 디테일 검색과 음악성의 훌륭한 조합을 위해 선택된 스위스 산 Fritz Gyger S 프로파일이다. Nagra사가 세부 사항에 집착한다는 추가 증거는 카트리지 커넥터 핀에서 찾을 수 있다.
레퍼런스 카트리지에 사용된 카트리지 핀과 코일 사이에서 일반적으로 발견되는 연결 조인트를 제거했다. 레퍼런스의 경우 핀은 외부 끝점에서 코일과의 내부 접촉점까지 연속적인 단일 부품이므로 인덕턴스가 낮아진다.
동사의 엔지니어 및 설계자 팀은 모터 시스템 및 홈/스타일러스/캔틸레버 인터페이스에 대한 광범위한 초점 외에도 Reference 카트리지 본체에 큰 관심을 기울였다. 상당한 재료 과학 조사를 통해 팀은 특허인 EXIUM® AM이라는 독특한 비철 합금으로 이끕니다.
항공 우주 재료 연구에서 탄생한 EXIUM® AM은 CNES(NASA의 프랑스 동등), 에콜 드 광산 드 파리 및 프랑스 회사 LBI 간의 협력의 결과이다. 매우 높은 감쇠 특성을 가진 합금에 대한 필요성을 해결하기 위해 개발되었다.
붉은 행성에서 미세한 지진 활동을 측정하는 것이 목적인 특정 화성 임무에 필요한 속성이다. Nagra사 엔지니어들은 이 고 감쇠 특성 합금이 원치 않는 진동과 공명을 제거하는 것이 최우선 과제인 오디오 응용 분야에 사용하기에 완벽하다고 판단했다.
결과적으로 레퍼런스 카트리지는 카트리지 모터와 카트리지 본체 사이의 중요한 인터페이스에서 EXIUM® AM 인레이를 사용했다. (Nagra사의 70주년 Reference턴테이블은 테이블의 플래터에 EXIUM® AM의 정밀한 CNC 가공링이 있음을 보여주고 있다). 동사의 EXIUM® AM 특허 방식.
이 특허를 오디오 제품에 사용할 수 있는 전 세계 유일의 회사. Refernce Annivsary 톤암을 위한 최적의 무게의 카트리지를 생산하기 위해 높은 내부 댐핑 특성을 유지하면서 카트리지 본체의 균형을 위해 슈퍼 마그네슘 합금(Nagra 고유)을 사용했다.
설계방식: 이중층 코일 본체를 특징으로 하는 다층 트랜스포머 설계 방식
무빙 코일형 비철합금 특허 EXIUM® AM.
이중층 코일 본체를 특징으로 하는 다층 트랜스포머를 사용
임피던스: 6Ω 버전
4Ω버전
출력: 0.45mV@5cm/s(6Ω)
0.30mV@5cm/s(4Ω)
캔틸레버:DLC(다이아몬드와 같은 코팅 고강도 티타늄 구조
연락처:+ 41 21 643 72 40(스위스)
