1985년 독일에서 설립된 스피커시스템 제조 메이커로 현재 Brilon에 위치해 있는 Audio Physic사는 수년간 가장 인기가 있는 오디오 파일용 스피커시스템을 꾸준하게 개발 소개한바 있다.

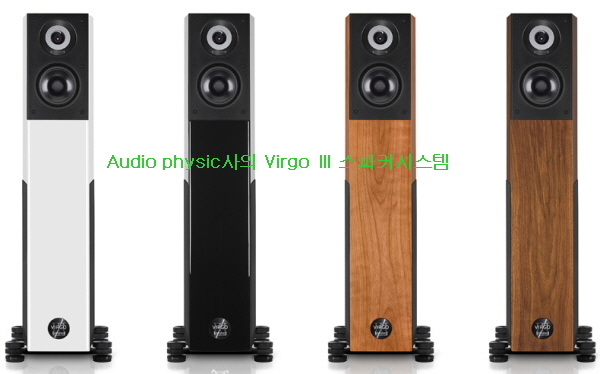

최근 동사가 베스트셀러 모델로 판매해 오던 모델 Virgo시스템을 20년간 업그레이드 시켜 놓은 신제품이다. 모델 Virgo III시스템은 3½이지만 3웨이 스피커시스템과 같은 개념이지만 미드 레인지와 병행하여 최대 500Hz의 주파수 범위를 커버하는 추가 미드 우퍼로 보완되어 있는 점이 다르다.
(The 3½-way speaker is conceived like a 3-way speaker, but is supplemented by an additional mid-woofer, which covers the frequency range up to 500Hz in parallel to the midrange).

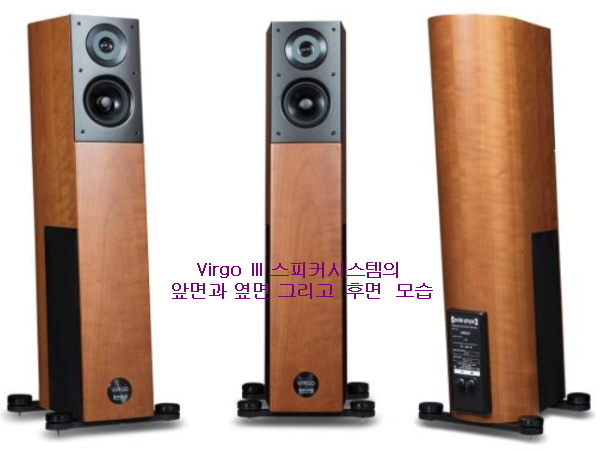

사진에서 보여 주고 있듯이 전면 판넬에 고음용 39mm 구경 트위터인 HHCT III(Hyper Holographic Cone Tweeter)와 중음용 미드 레인지 드라이버인 HHCM III는 150mm(Hyper Holographic Cone Midrange) 2개의 드라이버가 부착되어 있다.
2개의 260mm 구경의 저음용 우퍼는 인클로저 내부에 설치되어 있으며 각각 사이트 판넬에 부착되어 있다. 실제적으로 공간이 협소한 내부에 여러개의 드라이버를 내장시켜 주게되면 서로간의 간섭으로 인해 문제가 될 수 있다.
그러나 Audio Physic사의 설계팀은 2개의 저음용 우퍼가 정확히 전면의 고음용과 중음등과 같이 푸쉬풀(Push-Pull) 방식으로 동작하게끔 설계했다. 이를 위해 내부 보강재에 세라믹 폼(modern ceramic foam)으 만든 커다란 판을 투입해서 음의 간섭이 이어나지 않게 했다.
(This allows for a low cut-off frequency, the ideal prerequisite for reproducing the lows in a thrilling realistic manner. This is made possible thanks to elements made of modern ceramic foam.)
미드레인지 드라이버인 HHCM III는 새롭게 개발한 유닛이며 고음용 HHCT III와 함께 이 시스템의 핵심적인 드라이버로 질감 있는 고음질을 재생시켜 줄 수 있게 한 것이다. 고음용 트위터는 콘 디자인으로 비교적 다른 유닛 보다 크게 제작되어 있다.
이 시스템은 작년 5월 독일 뮨헨 하이엔드 오디오 전시회 동사 시청실에서 시청해 본 결과 전 모델보다는 중량감은 물론 제품 음질이 저음 대역까지 풍만감있게 재생 동사가 내놓은 다른 모델 보다 비중 있는 소리를 듣게 해주었다.
이 시스템은 이미 여러 국내외 오디오 전문 잡지들을 통해 베스트 상품으로 좋은 평가를 받은바 있어 더욱 오디오 파일들이라면 한번쯤 갖고 싶은 스피커시스템이 아닐까 하는 질감의 소리를 듣게 해준 시스템이다.
최신 기술과 새로운 드라이버들을 채용해 모델 Virgo III시스템은 클래식 음악을 자주 듣는 분들이라면 한번쯤 권해 드리고 싶은 제품 중 하나다. Virgo 스피커시스템은 거의 30년 동안 음악 애호가뿐만 아니라 독일 및 국제 언론으로부터 높은 평가를 받아왔다.
한마디로 이 제품은 동사의 스피커시스템 중 중심적인 역할을 한 제품이다. 이제 Virgo 스피커시스템은 신모델 Virgo III이 가이전통을 이어간다고 보겠다. 핵심 사항은 항상 개인 가정에 적합한 크기의 캐비닛에서 음악을 확실하게 재생하는 것이다.
그러나 낮은 주파수인 저음 대역은 캐비닛 볼륨이 필요하다. 이것은 물리학에 의해 결정된다. New Virgo III시스템은 외부 치수가 자동으로 증가하지 않고 매우 큰 내부 용적을 가지고 있다.
이를 통해 낮은 컷-오프 주파수, 스릴 넘치는 현실감으로 저음을 재생하기위한 이상적인 전제 조건이 가능하다. 이것은 현대 세라믹 기술로 만들어진 요소 덕분에 가능하게된 것이다.
모델 VirgoIII시스템에서는 고전 흡착재를 대체하여 공간을 많이 차지합니다.
다공성의 매우 단단한 세라믹판은 내부로 방사되는 소리를 제어하여 특히 스피커 인클로저를 효율적으로 최대한 안정시켜 소리의 색조로 빠르게 이어지는 진동이 크게 줄어들게 합다.

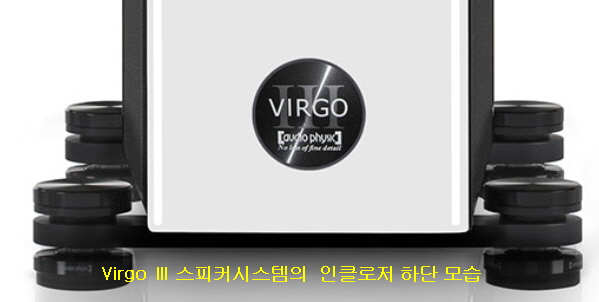

내부 드라이버는 캐비닛에 직접 볼트로 고정되지 않지만 인클로저의 네오프렌 도웰을 통해 안전하게 고정된다. 2개의 저음용 우퍼 드라이버는 옆면에 반대로 위치하고 Push-Pull 모드로 작동한다.
이 드라이버 배치는 작동 중에 몸체에 작용하는 기계적 힘의 균일한 분배를 보장하여 서로를 중화시킨다. 중음용 드라이버와 고음용 트위터는 유일한 동사의 듀얼 바스켓 개념을 사용한다.
이 방식은 공명을 효과적으로 감소시키고 순수하고 개방적인 소리 재생을 이끌어낼 수 있게했다. 특히 신호 경로를 짧게 유지하기 위해 크로스 오버를 3개의 유닛으로 분할하여 각 드라이버 섹션에 물리적으로 할당했다.
(Our designers consistently continue their fight against micro vibrations. The drivers are not bolted directly to the cabinet, but anchored securely through neoprene dowels in the enclosure.
Both woofers are positioned inversely in the flanks of the VIRGO III and operate in push-push mode. This driver arrangement guarantees a uniform distribution of the mechanical forces acting on the body during operation, which thus largely neutralize one another.)
사용된 고품질 구성 요소의 대부분은 동사의 톱 모델 Cardeas 30 LJE에서 사용한 것을 쓰고 있다. WBT사의 nextgen ™극 터미널이 장착된 크로스 오버와 터미널 플레이트는 완벽한 신호 충실도를 위해 인클로저에서 기계적으로 분리되어 있다.
모델 VirgoIII시스템은 최고의 음악성을 자랑하는 스피커시스템으로 소리로부터 설계와 기술 그리고 디자인 등에서 한층더 업그레이드 되어 있는 가정용 스피커시스템임을 그대로 보여줄 것이다.
(To keep signal paths short, the crossover was split into three units and physically assigned to each driver section. Many of the high-quality components used derive from AUDIO PHYSIC’s top-model CARDEAS 30 LJE.
The crossovers as well as the terminal plate, which comes equipped with the exquisite WBT nextgen™ pole terminals, are mechanically decoupled from the enclosure for perfect signal fidelity.)
설계방식:3.5웨이 4유닛 구성 마루형
사용유닛: HHCT III – Hyper Holographic 콘 트위터
HHCM III –Hyper Holographic 중저음용
저음용 260mm 2개
재생주파수대역:30Hz-40kHz
출력음압레벨: 89dB
임피던스: 4Ω
추천앰프출력: 30-180W
크기(WHD): 230 x 1055 x 230mm
중량: 32kg
수입원:(주)다응 82 (02) 597-4100
1980년에 네덜란드에서 설립된 Van den Hul사는 턴테이블용 카트리지를 비롯해 인터커넥트 케이블과 스피커용 케이블 등을 개발 소개하고 있는 명문 메이커. 동사 설립자인 A. J. Van den Hul은 이 분야의 최고의 엔지니어로서 수준급 제품들을 소개하고 있다.

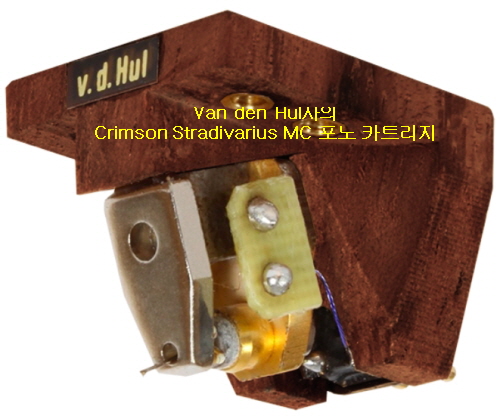

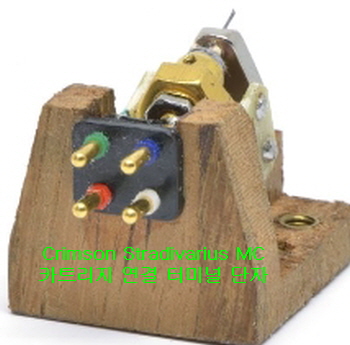

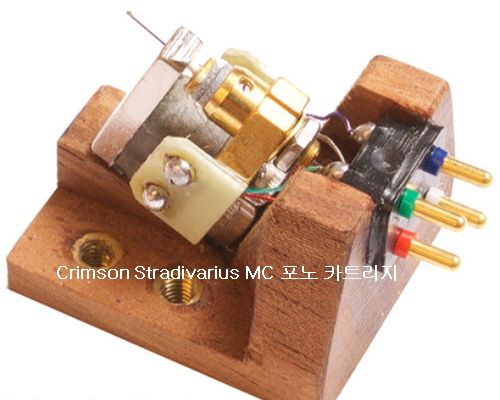

모델 Crimson은 최고의 고성능을 자랑하는 수동식 무빙 코일 포노 카트리지. 이것은 동사가 내놓은 모델 "Canary”와 “Condor”의 결정판이다. 자연 채광 나무 색상, 짙은 색상의 목재 색상 및 붉은색(목재색상)버전으로 제공된다.
나무 모델은 모두 stradivarius의 orginial 래커인 특별한 래커와 함께 사용할 수 있다. 모든 나무 모델은 카트리지에 독특한 사운드 느낌을 주는 새로운 "Crimson Stradivarius"로 제공된다.
(The Crimson is a top performance custom handbuilt moving coil phono cartridge. This is the result of a crossbreed of our models “The Canary” and “The Condor”. This cartridge is available in natural light wood colour, dark wood colour and a red coloured (also wooden) version.
The wooden models are all available with a special lacquer which is the orginial lacquer of the stradivarius. All the wooden models are available as the new “Crimson Stradivarius” which gives the cartridge a unique sound impression. On special request a Polycarbonate body is available.)

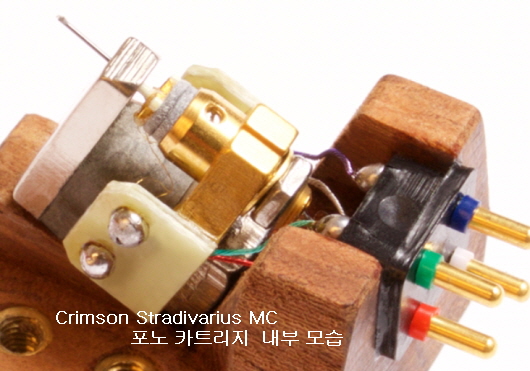

특별 요청시 폴리카보네이트 본체를 사용할 수 있다. 카트리지의 특징은 상대적으로 높은 출력(0,65mV),금 코일, 사마륨-코발트 자석, 확장된 채널 분리 및 탁월한 트래킹 능력이 뛰어난 제품이다.
최근 비닐 레코드의 인기가 다시 상승하면서 “The Colibri” 보다 저렴한 가격으로 고급형 포노 카트리지를 개발하라는 많은 요청이 들어 왔다. 크림슨(Crimson)은 최상의 가치를 지니고 있는 카트리지 중 하나이다.
그것은 마스터 반덴 홀 자신이 직접 손으로 만든 수작업 공정을 거쳐 완성한 카트리지로
약 200시간 잡업 공정이 필요하다. 또한 스페셜 에디션 “CRIMSON XGA”는 티타늄 및 앰버 바디 및 골드 코일과 함께 제공된다.
이 카트리지들은 제작 기일은 주문 후 Crimson 카트리지는 약 3주가 소요되며 보다 자세한 사항은 공인 대리점에 문의하시기 바랍니다.
(Specific characteristics for this great cartridge are a relatively high (0,65mV) output, gold coils, a Samarium-Cobalt magnet, extended channel separation and superb tracking ability.
As the popularity of vinyl is reviving again, many requests came in to develop a High-end phono cartridge for a more affordable price than The Colibri. The Crimson is the result and probably one of the cartridges with the best value for money available. It is completely hand built by the Master himself and comes with a 200 hour service check-up, free of charge (for the original owner).
설계방식: 무빙코일형 카트리지
바늘반지름: 원추형 2 x 85 Micron
재생주파수대역:5–55.000Hz
트레킹포즈: 1,4–1,6Gr
스테틱컴프리언스: 35 Micron/mN
트레킹영력: 70–80 Micron
출력전압: 0,65mV
채널언밸런스드: <0.3dB
채널분리도:>36/ >30dB
로드임피던스: 25Ω–200Ω
무빙코일저항:13,0Ω
Stylus Tip Mass: 0.32 Milligram
추천톤암중량:(Tone arm Mass): 10-16g
중량: 8,75Gr
판매가격:$5000
연락처: +31 (0) 578 569 950(Netherlands)

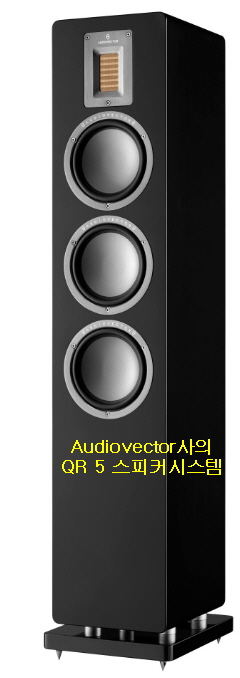

덴마크의 Nordhavn에 위치해 있는 하이엔드 스피커시스템 제조 메이커인 Audiovector사가 개발 2019년 초 QR 시리즈를 보완하는 새로운 모델을 발표했다. 이것은 새로운 Gold Leaf AMT 2 트위터와 S-Stop 필터, 개선된 크로스 오버 및 배선을 갖춘 독립형 스피커시스템이다. 특히 고음용 트위터 앞에 분산 네트워크가 형성되어 치찰음을 제어하게 디자인되어 있다.

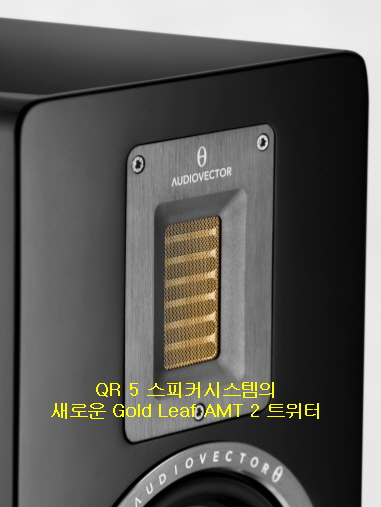

3웨이 4유닛 구성 위상 반전 설계시스템으로 사용 유닛을 보게 되면 사진에서 보여 주고 있듯이 인클로저 상단에 특수하게 제작된 Air Motion사의 금박 디자인의 “Aerospace Grade Aluminum” 고음용 트위터가 부착되어 있다.
정밀 가공된 유리 블라스팅 브러시 처리를 거쳐 아름다운 텅스텐 티타늄 그레이 색상으로 양극 산화 처리되어있다. 로즈 골드 도금 분산 메쉬가 있어 S-Stop 필터로 작동하게 되어 있다.
(the Gold Leaf Air Motion Tweeter. The fascia plate is machined from a single piece of Aerospace Grade Aluminum. It has been precision machined, glass blasted, brushed and then anodized in a beautiful Tungsten Titanium Grey color. It features a rose gold plated dispersion mesh, which works as an S-Stop filter.)
또한 아래쪽에 부착되어 있는 3개의 역 돔형 디자인의 드라이버들은 1개의 6“ 구경 중음용이며 2개의 6”구경 저음용 드라이버(Pure Piston Dual Magnet Bass Driver)들로 동사가 새롭게 설계한 알루미늄/다이아몬드 드라이브 유닛이다.
이 드라이버들의 특징은 기존의 드라이버에서 발견되는 왜곡 없이 주파수 대역의 여러 옥타브에 걸쳐 완벽한 피스톤처럼 작동 할 수 있게 만든 것이다. 이로써 재생 음악이 보다 따뜻하면서도 정확하며 섬세하고 역동적이며 음악적으로 들리는 것을 의미한다.
(This new Audiovector drive unit has the ability to work like a perfect piston over several octaves of the frequency band without the distortion normally found in aluminum/diamond drive units. This means music sounds warm, precise and detailed, yet dynamic and musical.)
이 시스템은 다른 모델처럼 3가지 버전으로 마무리된(화이트 실크, 피아노 블랙 및 다크 월넛)로 제공된다. 동사는 이 제품을 지난 2월 중순부터 22,490kn(덴마크가격)가격으로 크로아티아 시장에서 소개하고 있다.
QR의 선도적인 디자인 아이디어는 항상 완벽하게 처리되고 소형 하이엔드 패키지로 최첨단 기술을 제공하는 것이었다. 사운드는 강력하고 세련되며 역동적이며 아늑하고 섬세하며 모든 음악 장르에 맞게 조정되었다.
이번에 소개하는 모델 QR 5 독립형 스피커시스템은 스타일에 관계없이 모든 실내에 완벽하게 들어맞게 디자인된 시스템으로 QR5시스템은 현재 가장 큰 QR 스피커시스템이자 주요 모델이다.

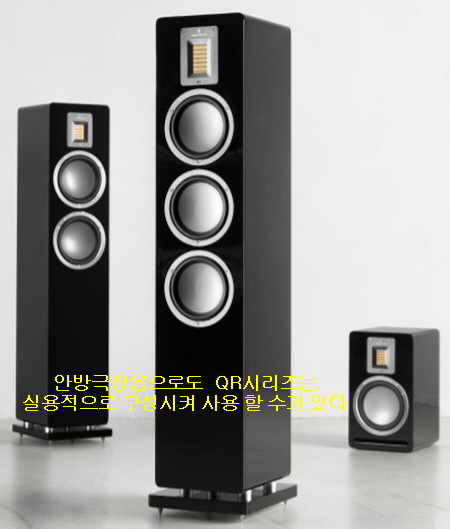

다시 말해 하이엔드 스펙트럼의 완벽한 디테일 갖추고 있는 시스템으로 강력하고 역동적인 저음은 모든 음악을 실감 있게 듣게 해준다. 특히 이 시스템은 음악을 물론 안방극장용으로도 QR Sub, QR 센터 및 실용적인 QR Wall을 추가하면 강력한 홈시어터로 구성된다.
설계방식:3웨이 4유닛 구성 위상 반전설계 마루형
사용유닛: 고음용 Gold Leaf AMT 2 with S-stop filter
중음용 6" Pure Piston Mid
저음용 6" Pure Piston Bass 2개
재생주파수대역:25Hz-45KHz
크로스오버주파수:400Hz/3KHz
임피던스: 4Ω
출력음압레벨:91dB(2.83V/1m)
추천앰프출력: 280W
크기(WHD): 210 x 1057 x 270mm
중량: 22.9Kg
연락처:+45 3539 6060(덴마크)

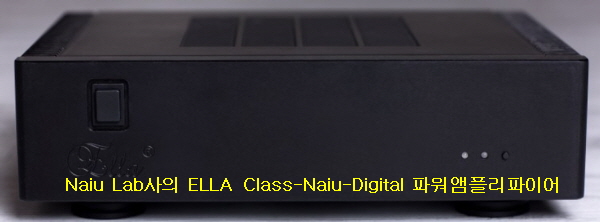

독일 Erlangen에 위치해 있는 오디오시스템 제조 전문 회사인 Naiu Laboratory GmbH사가 개발 소개하고 있는 디지털 회로 설계의 파워앰플리파이어시스템. 모델 Ella시스템은 사진에서 보여 주고 있듯이 심플한 외형 디자인을 갖추고 있는 고음질 설계시스템이다.
동사가 자체 개발해 특허로 만든 시스템으로 출력은 채널당 450와트(4Ω)를 낼 수 있게 되어 있으며 최대 2Ω에서는 840와트까지 가능하게 설계되어 있다. 동사의 설명에 의하면 처음에는 임의의 고속 신호를 변경하지 않고 증폭 할 수 있는 증폭기를 개발할 비전이었다.
특허된 회로로 Naiu®는 왜곡되지 않은 순도의 신호 증폭 요구 사항을 충족하는 앰플리파이어를 제조 할 수 있다. 앰플리파이어를 사용하여 전력 대역폭, 위상 정밀도 및 사운드 안정성과 관련하여 새로운 표준을 설정했다. 모델 ELLA®시스템은 순수한 클래스 D 증폭방식으로 약 80%의 효율로 클래스 A 증폭 기술의 장점을 갖추고 있다.
동사는 이 아이디어를 준수하기 위해 새로운 방식을 채택해야했으며 순전히 과학적 방법으로 음악 신호를 분석함으로써, 증폭기의 대역폭이 인간에 대해 가정된 약20kHz의 가청 주파수 범위보다 상당히 커야한다는 것이 매우 빠르다는 것이 명백해 졌다.
적어도 1MHz의 매우 높은 전력 대역폭을 제공함으로써 입력 신호와 출력 신호 사이의 최소한의 위상 변화만이 거의 가청영역(200kHz)이상에서 발생하는 것을 보장 할 수 있으며 음악 구성 요소의 변경을 피하기 위해 증폭기는 매우 빠르게 작동해야한다.
따라서 매우 짧은 신호 상승 시간을 달성해야했는데 전력 증폭기가 불가피한 부품 차이, 온도 변화에 따른 특성 곡선 및 피할 수없는 최소한의 트랜지스터 스위칭 시간으로 인해 높은 주파수가 존재 할 때 전력 트랜지스터가 잘못될 수 있기 때문에 파워앰플리파이어 설계 기술에서 이러한 요구 사항을 구현하는 것은 불가능했다.
특히 또한 요즘의 에너지 효율 요건을 고려해야 했으며 이러한 문제를 해결하기 위해서는 전력 출력 및 전력 대역폭과 관련된 요구 사항을 충족시키기 위해서는 지능형 개념을 개발할 필요가 있었다.
목표는 클래스 D증폭 방식으로 기술뿐만 아니라 클래스 A 기술의 이점을 단점 없이 통합하는 것이었다. 분명히 이것은 사소하고 논리적으로 들리지만 이 목표가 달성 될때까지 수년간의 근본적인 연구가 필요했다.
특허를 획득한 회로가 그 결과였으며, 이는 확립된 매트릭스에 맞지 않았다. 이것은 1995 년의 혁명 기술과 동일했다. 적절한 것은 없었기 때문에, 클래스 Naiu의 약어로 클래스 N이라고 했다.
Mircea Naiu는 ELLA®의 최신 기술뿐만 아니라 N클래스 기술의 발명 이기도하다. 따라서 클래스 ND는 클래스 Naiu Digital을 의미한다. 이 특허된 회로로 Naiu®는 왜곡되지 않은 순도의 신호 증폭 요구 사항을 충족하는 앰플리파이어를 만든 것이다.
그 외에도 동사의 모델 ELLA®시스템은 출력 커넥터를 위시해 “Revolution-Technology”는 1995년 Mircea Naiu가 개발한 71건의 특허를 획득해 사용하고 있다.
(Furthermore, the requirement of energy efficiency of these days had to be considered. In order to eliminate these problems it was necessary to develop an intelligent concept fulfilling the requirements with respect to power output and power bandwidth.
The aim was to unify the advantages of the class A technology as well as the class D technology without their disadvantages. Certainly, this sounds trivial and logical but it took years of fundamental research until this aim was accomplished.
A patented circuitry was the result, which doesn’t fit in any established matrix. This was the same with our Revolution technology of 1995.
Because there was nothing adequate, we just called it class N as abbreviation of class Naiu. Mircea Naiu is the inventor of the class N technology as well as the current technology of ELLA ®. Accordingly, class ND stand for class Naiu Digital.
With this patented circuitry the company Naiu ® is capable of manufacturing amplifiers meeting the requirements of amplifying a signal with undistorted purity. With our amplifiers we set new standards with respect to power bandwidth, phase precision and stability of sound. ELLA ® reaches the tonal advantages of the class A technology with an efficiency of around 80% which resides in the area of pure class D amplifiers.
Apart of that we have made ELLA ® absolutely resistant against short circuits at the output connectors. The Revolution-Technology was developed in 1995 by Mircea Naiu and is patented with 71 claims.)
설계방식: 클래스 D 증폭방식 파워앰플리파이어
출력: 450W+450(4Ω). 840W+840(2Ω)
소신호출력대역폭(Small signal bandwidth): 1MHz이상
(출력± 5V(피크/4Ω에서)
대핑펙터: >800
디스토션: <0,02%
입력감도: ± 2.25V(피크/전출력시)
입력임피던스: DC 20kΩ
소비전력:27VA(무신호시)
최대소비전력:2500V(peak)
전원부: 230V/110V(옵션)
Phase shift: 20Hz<0,00020°
(Calculated from measurement at 200 KHz)
20kHz<0,030°(Calculated from measurement at 200 KHz)
Propagation delay: <40 ns at 200 kHz inclusive phase shift
크기(WHD): 440 x 110 x 325mm
중량:20kg
연락처:+49 (0)9131 47616(독일)

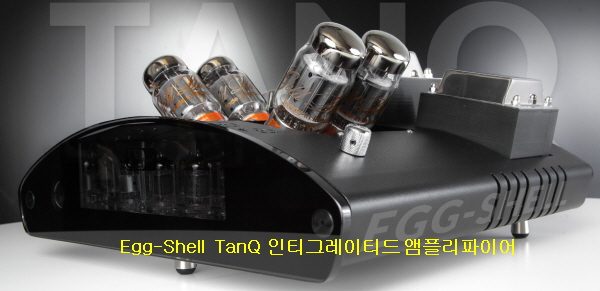

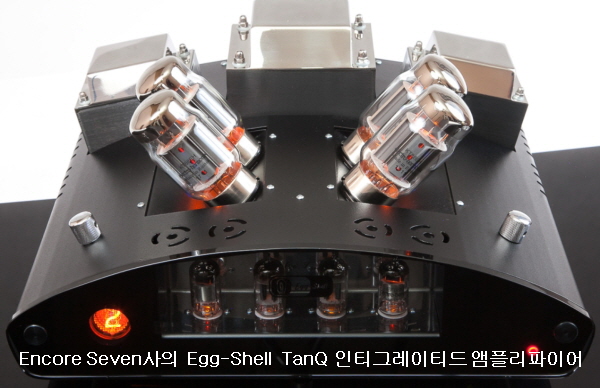

폴란드 오디오시스템 제조 메이커인 Encore Seven사가 Egg-Shell 브랜드로 소개하고 있는 신제품으로 모델 Egg-Shell TangQ 인티그레이티드형 앰플리파이어시스템이 있다. 사진에서 보여 주고 있듯이 진공관 소자를 탑재해 설계된 제품으로 특이한 외형 디자인을 갖추고 있는 시스템이다.
채널 당 20와트의 클래스 A급 증폭 방식 인티그레이티드형 앰플리파이어로 대부분의 스피커시스템을 사용할 수 있게 되어 있으며 모든 음악 장르에 가장 적합하게 이상적을 음질을 재생시켜 준다.

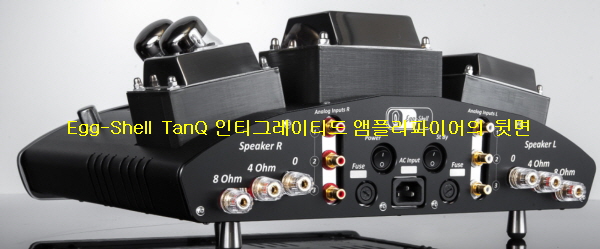

시스템의 입력단은 싱글 엔디드(RCA)3계통이며 사용 진공관은 출력관 KT88 4개를 위시해
EF86관 2개 그리고 ECC83관 2개 등이다. 동사의 설명에 의하면 무제한의 흐름, 음악성 및 광활함을 갖춘 완벽한 성능으로 사용하고 있는 거실을 공연장 같은 느낌을 주게 한다는 얘기다.

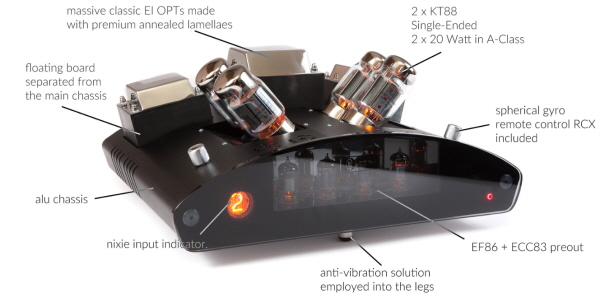

또한 독특한 조각품을 연상케 하는 인테리어시스템으로도 한몫을 할 수 있게 만든 시스템이다. 모델 TanQ시스템의 주요 특징을 보게 되면 제품 상단에 Massive Classic EI OPT는 0.3mm의 프레미엄급 Annealed Lamellaes로 제작되어 있다.
알루미늄 섀시 플로팅 OPT 보드는 메인 섀시에서 분리되어 있으며 제품 전면 윈쪽에는 "Nixie" 입력 인디케이터 즉 표시 등이 수자로 표시하게끔 되어 있다. 또한 앰플리파이어의 밑쪽 받침대는 방진 솔루션(anti-vibration solution)을 채택해 놓았고 프리앰플리파이어부의 이동식 전면 유리 패널은 쉽게 이동 할 수 있게 되어 있다.
(Removable front glass panel for easy maintenance of the pre amplifier section.)
이외에도 구형 자이로 리모컨, 프레스 티지 RCX 컨트롤 유닛 포함 자동 저 소음 스위칭(Silent, Auto Switching)Noctua 11,9 dB/800rpm 장치가 장착된 기계식 팬열 추출 장치가 있다.
(Spherical Gyro Remote, Prestige RCX control unit included. Silent, add on, mechanical fan heat extraction with auto-switching Noctua 11,9dB/ 800rpm unit.)
설계방식: Class: A (Single-Ended) 인티그레이티드형 앰플리파이어
출력:20W+20W(8Ω)
재생주파수대역:20Hz–20kHz(+/-3dB)
출력임피던스: 4Ω & 8Ω
사용진공관: KT88 4개, EF86관 2개, ECC83관 2개
소비전원: 350W
중량: 25kg
연락처:+48 886-586-554
